TW系列轴装式减速机外形及安装尺寸

来源：网络  作者：网络转载   2019-10-01 阅读：232




    <二>TW系列减速机外型及安装尺寸

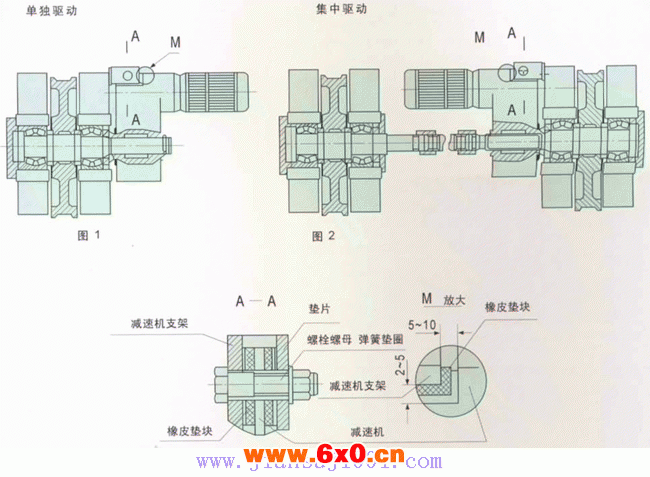

    1、安装型式
TW、TWC系列轴装式减速机

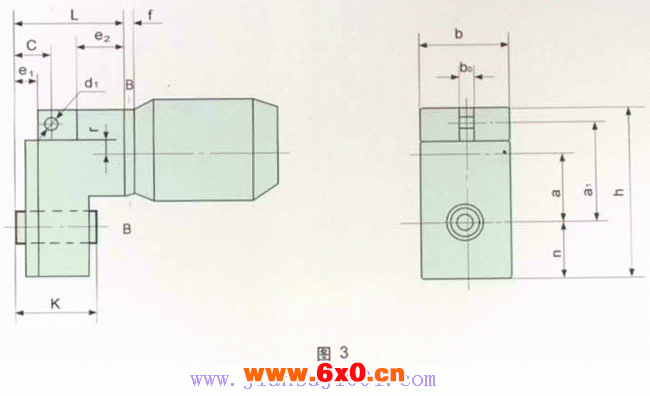

      2、外形及联接尺寸
TW、TWC系列轴装式减速机

TW、TWC系列轴装式减速机

机座号
减速机支架板厚
橡皮块垫厚
TW06
10～12
12～16
TW08
12～14
16～20
TW10
TWC10
14～16
20～25
TW12
TWC12
16～18
25～30
TW16
TWC16
18～20
25～35
TW20
TWC20
22～24
35～40
TW25
TWC25
24～28
35～45



尺寸
机座代号
a
h
a1
b
b0
b1
c
D
(H7)
d1
d2
L
K
e1
e2
f
n
r
u
v
重量
kg
TW06
125
285
180
168
20
160
82
Φ148
Φ14
M10
185
161
42
50
24
23
17
80
29
128
120
27.1
TW08
160
358
230
210
20
200
87.75
Φ190
Φ20
M10
235.75
188
47.75
73.5
43
32
80
96
40
154
154
42.6
TW10
200
452
297
274
25
250
98
Φ226
Φ22
M12
261
208
53
84
35
27
80
127
51
210
186
72.8
TW12
250
566
360
346
30
304
111.25
Φ266
Φ26
M16
307.25
255
61.25
88
47
55
128
160
55
274
240
141.3
TW16
315
705
440
400
40
340
120.75
Φ280
Φ34
M16
331.25
264
65.75
100
50
70
132
220
75
320
260
210.0
TW20
400
820
525
500
50
340
127.75
Φ280
Φ40
M16
385.25
318
67.57
104
76
250
80
320
260
320
TW25
500
1050
867
620
70
560
135.75
Φ320
Φ40
M20
429.75
356.5
75.75
112
92
310
95
380
360
780
