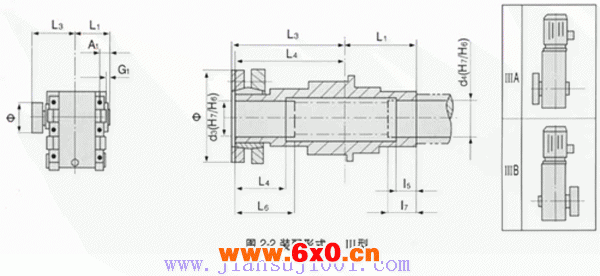

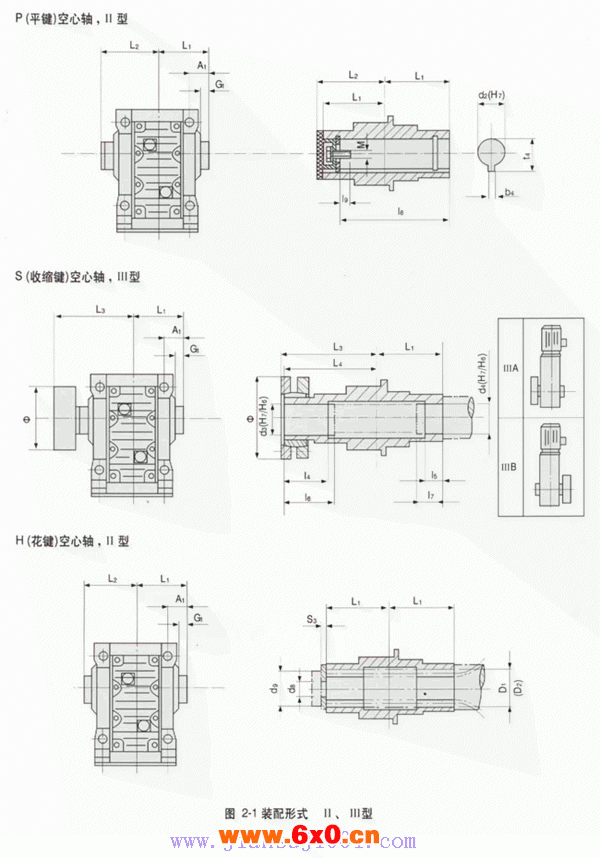

TD9000系列硬齿面齿轮减速器外形及安装尺寸
表4
机 座 号 | L1 A1 G1 | P(平键)空心轴、II型 | S（收缩键）空心轴、III型 | H（花键）空心轴、II 型 | |||||||||
d2 t4 b4 | l8 l9 M | L2 | l4 l5 | l6 l7 | d3 d4 | L3 L4 Ф | 内花键 | 外花键 | s3 d8 d9 | 花键副INT/EXT GB3478.1-83 | |||
大径D1 | 大径D2 | ||||||||||||
100 | 61.5 6.5 1.5 | 30 33 8 | 105 ～17 M10 | 64.5 | 40 20 | 45 25 | 30 30 | ～99.5 93.5 72 | 35 | 34 | 1.2 28.6 30 | 16z×2m×30p×6H/6h | 参见图1-1表3 |
112 | 80.5 15.5 3 | 35 38.3 10 | 140 25 M12 | 83.5 | 45 20 | 50 25 | 35 35 | ～117.5 110.5 82 | 45 | 44 | 1.5 37.5 40 | 21z×2m×30p×6H/6h | |
140 | 94 19 3 | 40 43.3 12 | 60 28.5 M16 | 98 | 50 20 | 55 25 | 40 40 | ～136.3 129 100 | 51 | 50 | 1.5 42.5 45 | 24z×2m×30p×6H/6h | |
180 | 104 21.5 5 | 50 53.8 14 | 175 33 M16 | 107 | 55 25 | 60 30 | 50 50 | ～155.3 148 120 | 65 | 64 | 2 57 60 | 31z×2m×30p×6H/6h | |
212 | 127.5 27.5 5 | 60 64.4 18 | 222 36 M20 | 130.5 | 65 25 | 70 30 | 65 65 | ～179.8 172.5 150 | 85.5 | 84 | 2.5 75 78 | 27z×3m×30p×6H/6h | |
265 | 152.5 30 5 | 70 74.9 20 | 270 35.5 M20 | 155.5 | 70 50 | 75 55 | 75 75 | ～216.15 207.5 172 | 94.5 | 93 | 2.5 81.5 85 | 30z×3m×30p×6H/6ah | |
315 | 176.5 36.5 5 | 90 95.4 25 | 315 39.2 M24 | 179.5 | 90 60 | 95 65 | 95 95 | ～243.4 233.5 210 | 109.5 | 108 | 2.5 96.5 100 | 35z×3m×30p×6H/6h | |
375 | 206.5 36.5 6 | 100 106.4 28 | 375 37 M24 | 209.5 | 120 60 | 125 65 | 105 105 | ～294.2 281.5 245 | / | / | / | / | |
450 | 247 37 5 | 120 124.4 32 | 454 36 M24 | 250 | 240 60 | 250 70 | 120 120 | ～346.5 333 280 | / | / | / | / | |
续表4
机 座 号 | L1 A1 G1 | P(平键)空心轴 、II型 | S（收缩键）空心键、III型 | H（花键）空心键、II型 | 其 它 | ||||||||
d4 t4 b4 | l8 l9 M | L2 | l4 l5 | l6 l7 | d3 d4 | L3 L4 Ф | 内花键 | 外花键 | s3 d8 d9 | 花键副INT/EXT GB3478.1-83 | |||
大径D1 | 大径D2 | ||||||||||||
500 | 315 65 15 | / | / | / | 130 80 | 140 90 | 130 130 | ～424.5 410 320 | / | / | / | / | 参见 图 1-2表3 |
600 | 350 60 10 | / | / | / | 160 90 | 170 100 | 140 140 | ～485 469 360 | / | / | / | / | |
