JH/B系列工业齿轮箱型号标记示例

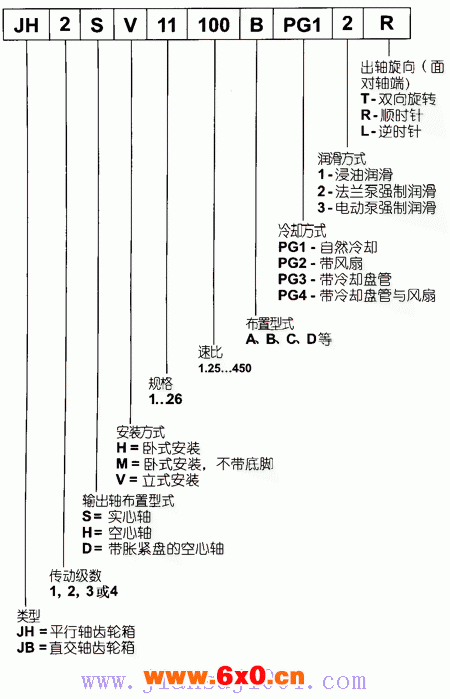

型号表示方法
订货时，请进一步提供以下详细资料：
传动比，布置型式A、B、C、D等；
示例JH2S V11-100B-PG12-R
平行轴齿轮箱，实心轴输出，立式安装，规格11，2级传动，i=100，布置型式B，自然冷却，法 兰泵强制润滑，输出轴顺时针旋转。
目录
齿轮箱选型，额定功率，输出扭矩， 允许的附加径向力 | ||
安装方式 | 卧式安装 | 平行轴齿轮箱 JH1SH |
平行轴齿轮箱 JH2SH，JH2HH，JH2DH，JH2HM，JH2DM JH3SH，JH3HH，JH3DH，JH3HM，JH3DM JH4SH，JH4HH，JH4DH，JH4HM，JH4DM | ||
直交轴齿轮箱 JB2SH，JB2HH，JB2DH，JB2HM，JB2DM JB3SH，JB3HH，JB3DH，JB3HM，JB3DM JB4SH，JB4HH，JB4DH，JB4HM，JB4DM | ||
立式安装 | 平行轴齿轮箱 JH2SV，JH2HV，JH2DV JH3SV，JH3HV，JH3DV JH4SV，JH4HV，JH4DV | |
直交轴齿轮箱 JB2SV，JB2HV，JB2DV JB3SV，JB3HV，JB3DV JB4SV，JB4HV，JB4DV | ||
中心孔及布置型式 | ||
带胀紧盘联接的空心轴或带平键联接的空心轴 | ||
实际速比i/转动惯量J1 | ||
冷却盘管 | ||
立式安装齿轮箱润滑油供给方式 （强制润滑和浸油润滑） | ||
平键及键槽的配合精度，选用标准GB | ||
