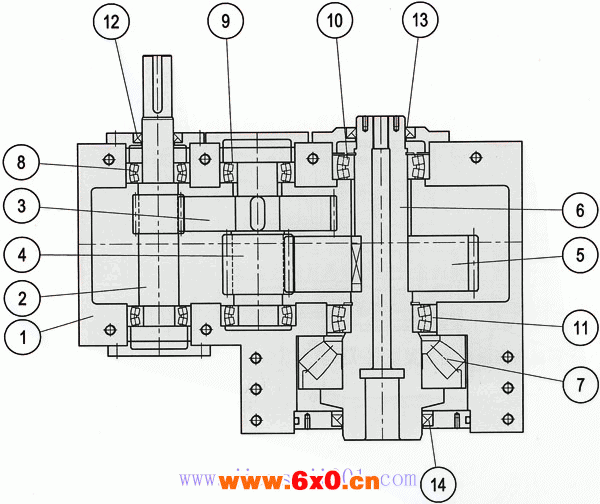

TEX-2P构造图
件号 | 部品名称 | 件号 | 部品名称 |
1 | 齿箱本体 | 8 | 轴承 |
2 | 入力轴 | 9 | 轴承 |
3 | 斜齿轮 | 10 | 轴承 |
4 | 齿轮轴 | 11 | 轴承 |
5 | 斜齿轮 | 12 | |
6 | 出力轴 | 13 | 油封 |
7 | 止推轴承 | 14 | 油封 |

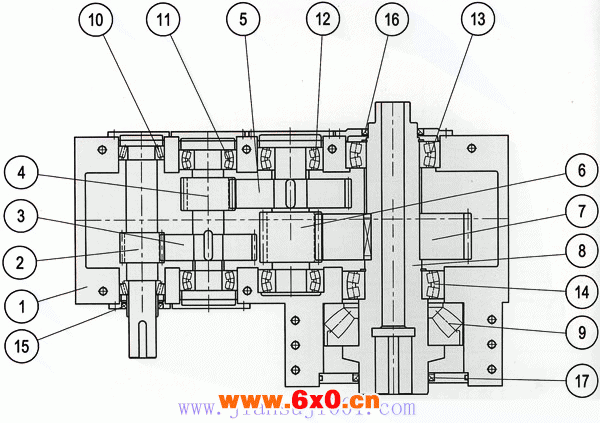

TEX-3构造图
件号 | 部品名称 | 件号 | 部品名称 | 件号 | 部品名称 |
1 | 齿箱本体 | 8 | 出力轴 | 15 | 油封 |
2 | 入力轴 | 9 | 止推轴承 | 16 | 油封 |
3 | 斜齿轮 | 10 | 轴承 | 17 | 油封 |
4 | 齿轮轴 | 11 | 轴承 | 18 | |
5 | 斜齿轮 | 12 | 轴承 | 19 | |
6 | 齿轮轴 | 13 | 轴承 | 20 | |
7 | 斜齿轮 | 14 | 轴承 | 21 |
