ZD（H）MCD80、90、100系列圆柱齿轮减速器安装尺寸

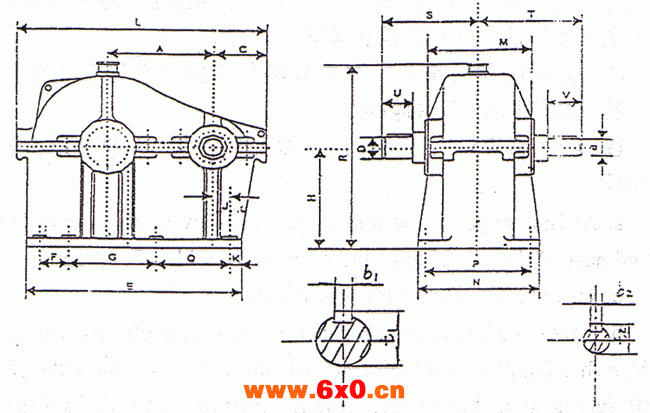

安装尺寸如下图
型号 | A | D | d | L | C | H | E | F |
ZD80 MCD | 800 | φ220r6 | φ140r6 | 2005 | 370 | 800 | 1730 | 455 |
ZD90 MCD | 900 | φ250r6 | φ150r6 | 2210 | 375 | 930 | 1930 | 500 |
ZD100 MCD | 1000 | φ340r6 | φ210r6 | 2590 | 520 | 1050 | 2130 | 550 |
型号 | G | Q | J | K | M | N | P | R |
ZD80 MCD | 620 | 495 | 95 | 80 | 650 | 750 | 650 | 1714 |
ZD90 MCD | 720 | 550 | 95 | 80 | 707 | 815 | 695 | 1946 |
ZD100 MCD | 800 | 600 | 105 | 90 | 790 | 850 | 700 | 2075 |
型号 | S | T | U | V | t1 | t2 | b1 | b2 |
ZD80 MCD | 670 | 610 | 250 | 180 | 231 | 148 | 50 | 36 |
ZD90 MCD | 766 | 675 | 300 | 200 | 262 | 158 | 56 | 36 |
ZD100 MCD | 825 | 790 | 360 | 230 | 365.4 | 221 | 80 | 50 |
