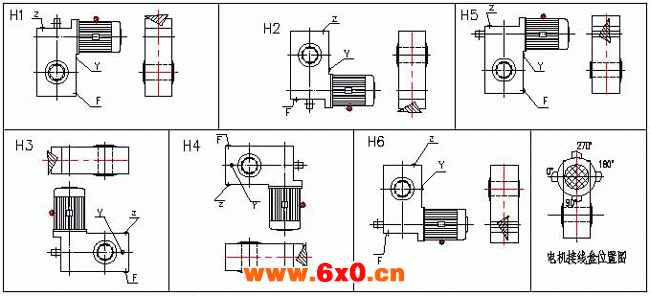

力矩支撑孔安装型式

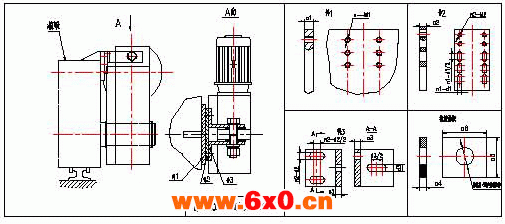

驱动方式图
1─端梁 2─车轮轴 3─减速器4─左花键联接套 5─同步轴 6─右花键联接套 7─六角螺栓
8─平垫圈 9─橡胶垫 10─力矩支承架 11─弹簧垫圈 12─六角螺母
机座号 | 参数 | |||||
QSC 08 | QSC 10 | QSC 12 | QSC 16 | QSC 20 | QSC 25 | |
尺寸 | ||||||
a1 | 18 | 18 | 20 | 20 | 25 | 30 |
a2 | 14 | 14 | 18 | 18 | 20 | 24 |
a3 | 12～14 | 14～16 | 16～18 | 18～20 | 20～24 | 24～28 |
a4 | 16～20 | 20～25 | 25～30 | 30～35 | 35～40 | 40～45 |
a5 | 60 | 70 | 85 | 100 | 100 | 130 |
a6 | 110 | 120 | 160 | 170 | 220 | 250 |
n1-M1 | 6-M12 | 6-M16 | 8-M16 | 8-M20 | 8-M24 | 8-M30 |
n2-M2 | 4-M16 | 6-M16 | 6-M20 | 6-M20 | 6-M24 | 6-M30 |
n1-d1 | 6-φ14 | 6-φ18 | 8-φ18 | 8-φ22 | 8-φ26 | 8-φ32 |
n2-d2 | 4-φ18 | 6-φ18 | 6-φ22 | 6-φ22 | 6-φ26 | 6-φ32 |
d3 | φ20 | φ22 | φ26 | φ34 | φ40 | φ40 |
安装用螺栓 | M18 | M20 | M24 | M30 | M36 | M36 |
