收缩盘

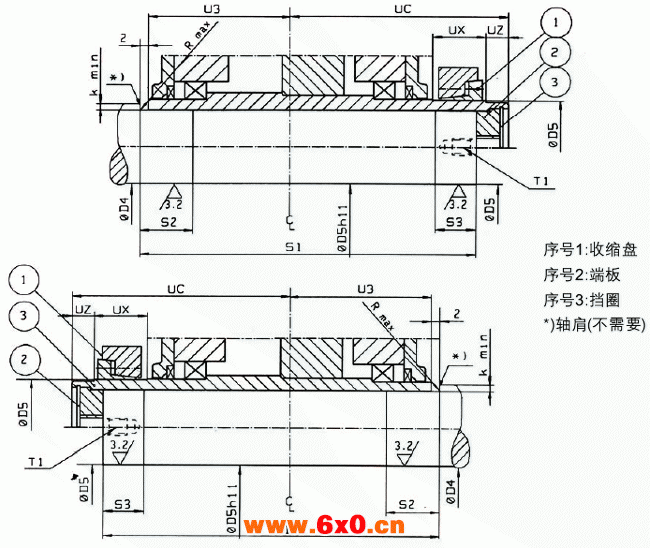

空心轴减速器的空心轴孔和从动轴端。
对所有安装位置，空心轴的左面和右面相对中心线是对称的。
仅对较小的轴向和/或径向外力。
对所有型号的减速器
减速器 规格 | 尺寸(mm) | |||||||||||||
φDS | φD4 | φD5 | S1 | S2 | S3 | k min | r max | U3 | UC | UZ | UX | T1 | ||
02 03 | 110 125 | 86js6/H7 101js6/H7 | 85h6/H6 100h6/H6 | 386 407 | 45 62 | 53 58 | 6 6 | 3 3 | 164 171 | 257 274 | 40 47 | 54 55 | M24 M24 | 45 45 |
04 05 | 140 150 | 111js6/H7 121js6/H7 | 110h6/H6 120h6/H6 | 457 473 | 57 52 | 64 68 | 6 6 | 3 3 | 193 201 | 302 311 | 47 44 | 63 67 | M24 M24 | 45 45 |
06 07 | 165 175 | 131js6/H7 141js6/H7 | 130h6/H6 140h6/H6 | 507 534 | 67 72 | 72 72 | 6 7 | 4 4 | 214 228 | 331 354 | 44 53 | 72 72 | M24 M30 | 45 60 |
08 09 | 185 200 | 151js6/H7 166js6/H7 | 150h6/H6 165h6/H6 | 602 622 | 77 85 | 88 87 | 7 7 | 5 5 | 254 264 | 397 407 | 54 54 | 88 90 | M30 M30 | 60 60 |
