MC系列硬齿面中型齿轮减速机安装尺寸(2级锥齿轮斜齿轮减速机竖立安装)

来源:网络  作者:网络转载   2019-10-01 阅读:539

    2级锥齿轮斜齿轮减速器
    竖立安装

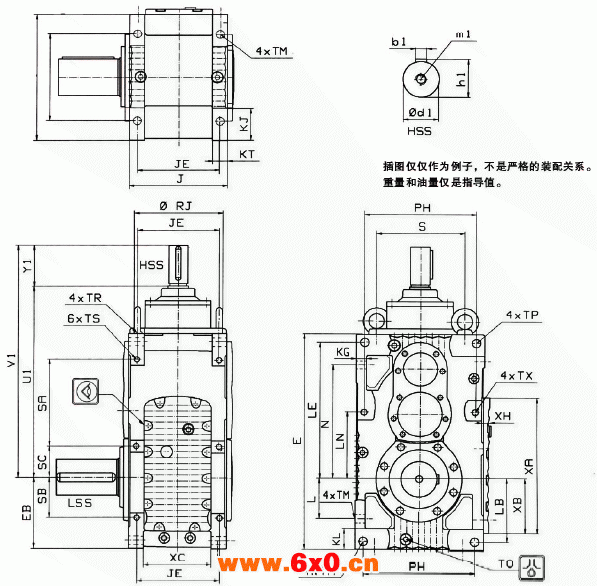

MC系列硬齿面中型齿轮减速机安装尺寸(2级锥齿轮斜齿轮减速器竖立安装)
    主要附件可供垂直安装选用
MC系列硬齿面中型齿轮减速机安装尺寸(2级锥齿轮斜齿轮减速器竖立安装)
附件尺寸(mm)
规格
HK
LC
LH
02
03
1050
1120
310
330
540
550
04
05
1190
1250
350
360
580
590
06
07
1350
1450
380
410
580
590
08
09
1550
1620
450
480
590
600

规格
箱体尺寸(mm)
EBhⅡ
E
H
JhⅡ
JE
KG
KJ
KL
KT
L
LB
LE
LN
N
PH
S
SA
SB
SC
02
03
195
207
574
618
320
360
260
274
212
228
28
28
90
100
68
68
45
45
98
110
170
182
354
389
175
207
282
314
270
310
206
246
206
246
114
122
96
84
04
05
229
240
677
731
400
430
314
329
260
279
30
34
118
118
71
71
50
50
122
136
201
212
420
463
233
228
341
387
344
374
260
296
256
296
147
136
114
106
06
07
270
295
812
885
470
530
356
380
292
316
40
40
131
152
68
91
64
64
141
150
235
260
507
555
256
285
413
445
400
454
308
350
308
350
141
150
132
112
08
09
322
335
981
1049
600
670
431
451
353
373
52
52
153
153
103
103
78
78
174
187
260
293
617
672
318.5
373.5
511
566
516
586
406
476
406
476
174
167
115
100

规格
箱体尺寸(mm)
HSS尺寸(mm)
重量
油量
TM
TO
TP H9
TR=TX
TS
XA
XB
XC
XH
U1
Y1
V1
φd1
b1
h1
m1
kg
l
02
03
24
24
R3/4
R3/4
24
24
M20
M20
35
35
M16
M16
32
32
355
384
135
147
182
196
18
18
509
549
130
135
639
684
50k6
55m6
14h9
16h9
53.5
59
M16
M20
221
280
30
36
04
05
28
28
R3/4
R3/4
28
28
M24
M24
42
42
M16
M20
32
35
430
460
168
182
211
226
22
22
600
655
135
138
735
793
60m6
65m6
18h9
18h9
64
69
M20
M20
381
505
46
65
06
07
33
33
R1
R1
33
33
M30
M30
53
53
M20
M24
35
42
525
561
195
219
248
262
22
22
698
752
140
160
838
912
70m6
75m6
20h9
20h9
74.5
79.5
M20
M20
615
793
80
115
08
09
39
39
R1
R
39
39
M30
M30
53
53
M24
M30
42
53
597
652
234
247
289
309
22
22
822
921
160
195
982
1116
85m6
90m6
22h9
25h9
90
95
M20
M24
1055
1330
110
135

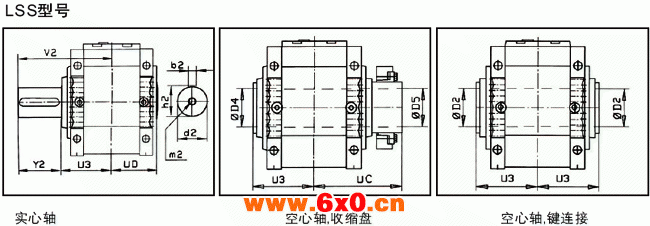

MC系列硬齿面中型齿轮减速机安装尺寸(2级锥齿轮斜齿轮减速器竖立安装)
规格
LSS尺寸(mm)
d2
b2
h2
m2
Y2
V2
U3
UC
UD
φD2
φD4
φD5
02
03
80m6
100m6
22h9
28h9
85
106
M20
M24
140
170
304
341
164
171
257
274
156
165
80js7/H8
95js7/H8
86js6/H7
101js6/H7
85js6/H7
100js6/H7
04
05
105m6
120m6
28h9
32h9
111
127
M24
M24
210
210
403
411
193
201
302
311
187
193
105js7/H8
115js7/H8
111js6/H7
121js6/H7
110js6/H7
120js6/H7
06
07
130m6
140m6
32h9
36h9
137
148
M24
M24
220
250
434
478
214
228
331
354
210
224
125js7/H8
135js7/H8
131js6/H7
141js6/H7
130js6/H7
140js6/H7
08
09
160m6
170m6
40h9
40h9
169
179
M24
M24
250
310
504
574
254
264
397
407
246
262
150js7/H8
165js7/H8
151js6/H7
166js6/H7
150js6/H7
165js6/H7

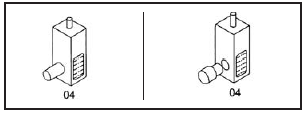

    轴的位置
MC系列硬齿面中型齿轮减速机安装尺寸(2级锥齿轮斜齿轮减速器竖立安装)
