MC系列硬齿面中型齿轮减速机安装尺寸(3级斜齿轮减速机垂直安装)

来源：网络  作者：网络转载   2019-10-01 阅读：855

    3级斜齿轮减速器
    垂直安装
MC系列硬齿面中型齿轮减速机安装尺寸(3级斜齿轮减速器垂直安装)
    插图仅仅作为例子，不是严格的装配关系。
    重量和油量仅是指导值。
    主要附件可供垂直安装选用

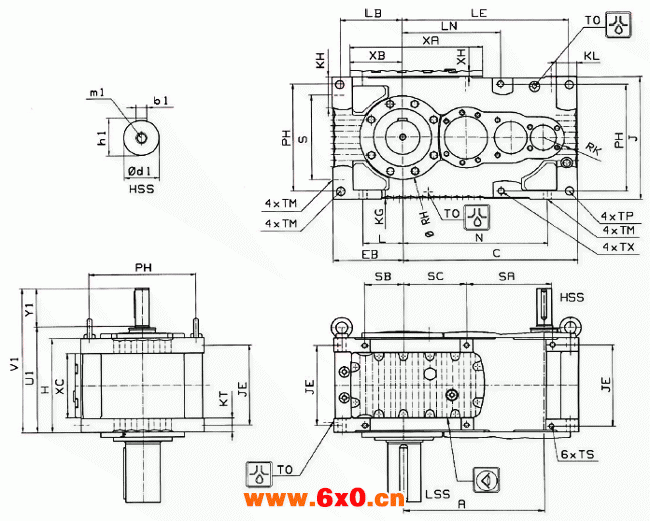

MC系列硬齿面中型齿轮减速机安装尺寸(3级斜齿轮减速器垂直安装)

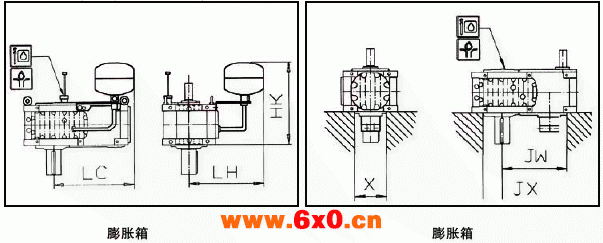

附件尺寸(mm)
规格
HK
LC
LH
X
JX
JW
02
03
620
640
540
580
600
620
-
-
-
-
-
-
04
05
680
690
640
680
620
630
250
250
162
169
488
532
06
07
710
740
720
750
650
680
250
250
182
204
574
629
08
09
790
810
830
900
640
670
316
386
219
232
696
765

规格
箱体尺寸(mm)
A
EBhⅡ
C
HhⅡ
J
JE
KG
KH
KL
KT
L
LB
LE
LN
N
PH
RH
RK
S
SA
SB
SC
02
03
368
408
195
207
467
513
260
274
320
360
212
228
28
28
90
100
68
68
45
45
98
110
170
182
442
488
263
306
369
416
270
310
107
127
73
78
206
246
206
246
114
122
175
181
04
05
444
486
229
240
556
603
314
329
400
430
260
279
30
34
118
118
71
71
50
50
122
136
201
212
524
575
337
340
449
499
344
374
136
146
83
90
260
296
260
296
147
136
218
218
06
07
529
575
270
295
665
720
356
380
470
530
292
316
40
40
131
152
88
91
64
64
141
150
235
260
627
685
376
415
533
575
400
454
156
173
97
102
308
350
308
350
141
150
252
242
08
09
630
694
322
335
803
872
431
451
600
670
353
373
52
52
153
153
103
103
78
78
174
187
280
293
757
826
458.5
527.5
651
720
516
586
178
196
107
112
406
476
406
476
174
187
255
254

规格
箱体尺寸(mm)
HSS尺寸(mm)
重量
油量
TM
TO
TP H9
TX
TS
XA
XB
XC
XH
U1
Y1
V1
φd1
b1
h1
m1
kg
l
02
03
24
24
R3/4
R3/4
24
24
M20
M20
35
35
M16
M16
32
32
355
384
135
147
182
196
18
18
300
314
120
120
420
434
32k6
38k6
10h9
10h9
35
41
M12
M12
222
292
36
42
04
05
28
28
R3/4
R3/4
28
28
M24
M24
42
42
M16
M20
32
35
430
460
168
182
211
226
22
22
354
370
130
135
484
505
38k6
48k6
10h9
14h9
41
51.5
M12
M16
396
517
55
70
06
07
33
33
R1
R1
33
33
M30
M30
53
53
M20
M24
35
42
525
561
195
219
248
262
22
22
396
420
140
140
436
560
48k6
50k6
14h9
14h9
51.5
53.5
M16
M16
614
797
90
130
08
09
39
39
R1
R1
39
39
M30
M30
53
53
M24
M30
42
53
597
652
234
247
289
309
22
22
472
492
160
160
632
652
55k6
60k6
16h9
18h9
59
64
M20
M20
1085
1297
135
160
MC系列硬齿面中型齿轮减速机安装尺寸(3级斜齿轮减速器垂直安装)

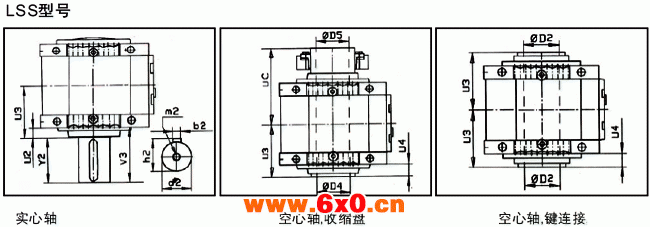

规格
LSS尺寸(mm)
d2
b2
h2
m2
Y2
V3
U2
U3
U4
UC
UD
φD2
φD4
φD5
02
03
80m6
100m6
22h9
28h9
85
106
M20
M24
140
170
174
204
34
34
164
171
34
34
257
274
156
165
80js7/H8
95js7/H8
86js6/H7
101js6/H7
85h6/H7
100h6/H7
04
05
105m6
120m6
28h9
32h9
111
127
M24
M24
210
210
246
246
36
36
193
201
36
36
302
311
187
193
105js7/H8
115js7/H8
111js6/H7
121js6/H7
110h6/H7
120h6/H7
06
07
130m6
140m6
32h9
36h9
137
148
M24
M24
220
250
256
288
36
38
214
228
36
38
331
354
210
224
125js7/H8
135js7/H8
131js6/H7
141js6/H7
130h6/H7
140h6/H7
08
09
160m6
170m6
40h9
40h9
169
179
M24
M24
250
310
288
348
38
38
254
264
38
38
397
407
246
262
150js7/H8
165js7/H8
151js6/H7
166js6/H7
150h6/H7
165h6/H7
    轴的位置
MC系列硬齿面中型齿轮减速机安装尺寸(3级斜齿轮减速器垂直安装)
