DSC200、DSC250、DSC300、DSC400、型减速器主要尺寸

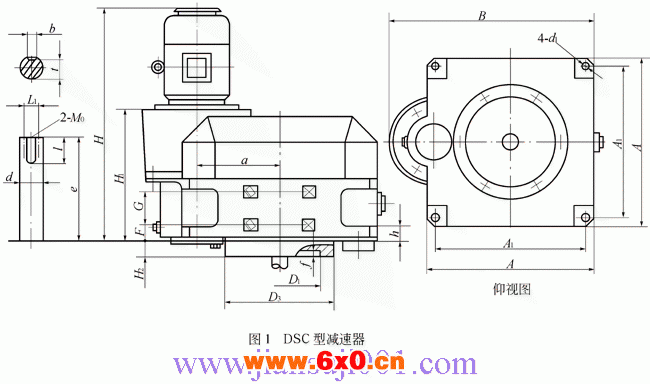

DSC型减速器主要尺寸 /mm
型号 | 中心距a | 轴径d | 轴承间距 | 外形尺寸 | 安装尺寸 | ||||||||||||||||
G | F | B | H | H1 | H2 | D1(H9) | D3 | f | L1 | M0 | h | d1 | A1 | A | e | b | t | l | |||
200 | 200 | 30k6 | 67 | 50.5 | 558 | 548～588 | 303 | 22 | 240 | 300 | 6 | 18 | M6 | 24 | 22 | 400 | 460 | 244 | 8 | 26 | 50 |
250 | 250 | 40k6 | 74 | 52 | 683 | 621～756 | 361 | 22 | 260 | 340 | 6 | 20 | M6 | 24 | 22 | 500 | 560 | 288 | 12 | 35 | 60 |
300 | 300 | 60k6 | 87 | 62 | 798 | 763～958 | 423 | 26 | 350 | 435 | 6 | 25 | M10 | 30 | 27 | 580 | 640 | 322 | 18 | 53 | 90 |
400 | 400 | 80m6 | 97 | 64.5 | 1014 | 946～1196 | 456 | 26 | 380 | 460 | 8 | 40 | M12 | 35 | 33 | 750 | 820 | 356 | 22 | 71 | 120 |
注：1.对于4极电机≥18.5kW或6极≥15kW，H值按Y系列V1型式电机高度计入，否则H值按Y系列B5型式电机高度计入。
2.若配用其他系列电机，H值应相应变动。
