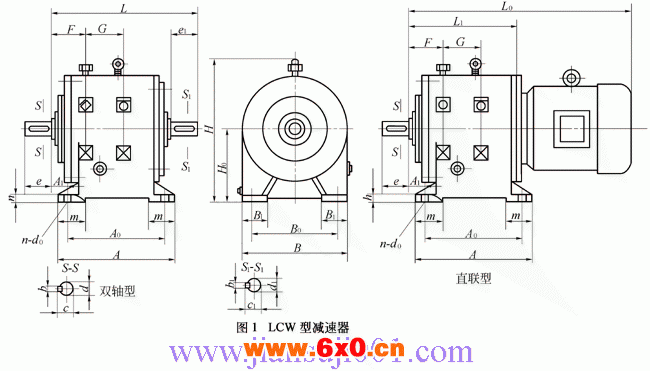

LCW型卧式二级硬齿面齿轮减速机外形尺寸
LCW型减速器主要尺寸 /mm
型号 | 中心距 | 轴径d | 输出轴许用 转矩/N·m | 中心高 H0 | 轴承间距 | 外形尺寸 | 减速器质量m/kg | |||||
G | F | H | L1 | L | L0 | 双轴型 | 直联型 | |||||
LCW75 | 75 | 30k6 | 89.5 | 140 | 108 | 77.5 | 288 | 265 | 322 | 510~550 | 70 | 59 |
LCW100 | 100 | 40k6 | 328 | 210 | 150 | 73.5 | 428 | 335 | 427 | 595~730 | 105 | 92 |
LCW125 | 125 | 55k6 | 810 | 250 | 167 | 96.5 | 502 | 402 | 462 | 742~962 | 208 | 184 |
LCW150 | 150 | 65m6 | 2289 | 300 | 178 | 102 | 600 | 463 | 570 | 953~1143 | 290 | 245 |
LCW200 | 200 | 80m6 | 3283 | 400 | 215 | 100.5 | 742 | 540 | 675 | — | 440 | — |
LCW250 | 250 | 100m6 | 5880 | 490 | 262 | 105.5 | 950 | 600 | 770 | — | 650 | — |
LCW325 | 325 | 130m6 | 15000 | 630 | 352 | 134 | 1110 | 805 | 1038 | — | 980 | — |
型号 | 安装尺寸 | |||||||||||||||
A | A0 | A1 | B | B0 | B1 | m | n-d0 | h | e | b | c | d1 | e1 | b1 | c1 | |
LCW75 | 245 | 205 | 40 | 230 | 170 | 60 | 70 | 4-14 | 30 | 55 | 8 | 33 | 20 | 35 | 6 | 22.5 |
LCW100 | 365 | 310 | 55 | 325 | 250 | 75 | 85 | 4-22 | 30 | 75 | 12 | 43 | 25 | 55 | 8 | 28 |
LCW125 | 435 | 370 | 72 | 380 | 290 | 90 | 115 | 4-26 | 45 | 95 | 16 | 59 | 35 | 60 | 10 | 38 |
LCW150 | 480 | 410 | 80 | 460 | 340 | 120 | 120 | 4-33 | 45 | 115 | 18 | 69 | 40 | 65 | 12 | 43 |
LCW200 | 600 | 500 | 80 | 600 | 480 | 120 | 130 | 4-33 | 45 | 150 | 22 | 85 | 55 | 90 | 16 | 59 |
LCW250 | 670 | 550 | 85 | 720 | 580 | 140 | 150 | 4-40 | 50 | 170 | 28 | 106 | 70 | 125 | 20 | 74.5 |
LCW325 | 770 | 700 | 125 | 1070 | 1000 | 100 | 770 | 6-26 | 45 | 210 | 32 | 137 | 90 | 170 | 25 | 95 |
注:1.L0值是按Y系列B5型式电机高度计入,若配用其他系列电机L0值应相应变动。
2.直联型减速器质量不包括电机。
