      LC型立式两级硬齿面圆柱齿轮减速器外形安装尺寸HG5-746-78

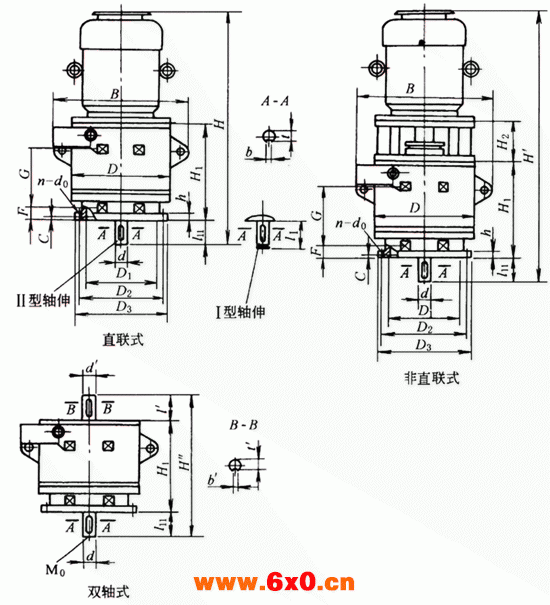

LC型立式两级硬齿面圆柱齿轮减速器外形、安装尺寸

/mm
机型号
中心距
a
轴径d
输出轴许用
转矩/N·m
轴承间距
外形尺寸
G
F
D
B
H1
H2
H
H＇
H＂
LC75
75
30k6
89.5
130
58
252
314
262
138
582～622
720～760
379
399
LC100
100
40k6
328
160
66
316
398
326
137
165
681～816
818～981
495
515
LC125
125
50（55）k6
810
200
71
390
495
403
158
198
868～1148
1026～1346
595
625
LC150
150
65（70）m6
2289
225
76
470
575
455
200
1090～1370
1290～1570
663
693
LC200
200
80m6
3283
252
95
600
775
559
220
250
1459～1749
1679～1999
744
754
LC250
250
100m6
5880
304
80
725
920
598
290
1683～2108
1973～2398
863
883
LC325
325
130m6
15000
406
134
950
1255
850
390
2300～2500
2690～2890
1230
1250
机型号
外形尺寸
减速器重量/kg
带电机重量/kg
D1
D2
D3
n-d0
h
c
LⅠ
LⅡ
M0
b
t
d＇
l＇
b＇
t＇
直联式
非直联式
直联式
非直联式
LC75
200H8
230
260
6-φ14
16
5
75
55
2-M6
8
26
20
35
6
16.5
59
80
81～96
102～117
LC100
230H8
260
290
6-φ14
16
5
95
75
2-M6
12
35
25
55
8
21
104
136
137～184
169～216
LC125
270H8
305
340
8-φ18
18
6
125
95
2-M8
14
16
44.5
49
35
60
10
30
184
230
242～394
288～440
LC150
320H8
360
400
8-φ18
20
6
145
115
2-M10
18
20
58
62.5
40
65
12
35
299
382
465～619
548～702
LC200
360H8
410
460
8-φ22
24
8
160
150
2-M12
22
71
55
90
16
49.5
662
796
1022～1442
1156～1576
LC250
470H8
520
580
12-φ22
28
8
190
170
2-M12
28
90
70
125
20
62.5
883
1040
1413～2123
1570～2280
LC325
680H8
800
880
12-φ35
32
10
230
210
2-M12
32
119
90
170
25
81
2040
2560
—
3525～4010
注：1、当4极电机≥18 .5kW或6极电机≥15kW时，H和H′值按Y系列V1型式电机高度计入，否则按Y系列B5型式电机高度计入。若配用其他系列电机，H和H′值应相应变动。
   2、直联式的小齿轮直接装在电机轴上，非直联式的电机通过弹性联轴器与减速器相连，双轴式不带电机。减速器同轴线输入输出，可正、反两方向旋转。改进型（A型）尺寸与表中相应机型号尺寸相同。
   3、Ⅰ型轴头配夹壳联轴器，Ⅱ型轴头为普通型，轴端中心配有螺孔M0供压入联轴器用。配用联轴器有GT、DF、SF、TK型。
   4、括号内的轴径为可加大输出轴尺寸，需要采用括号内尺寸时应另加说明。
