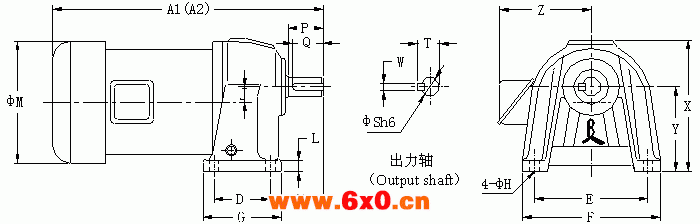

CH型卧式单相--三相齿轮减速马达的外型尺寸图

马力 (HP)	减速比	机型	A1	A2	D	E	F	G	H	L	J	K	M	X	Y	Z	出力轴
马力 (HP)	减速比	机型	A1	A2	D	E	F	G	H	L	J	K	M	X	Y	Z	P	Q	S	T	W
200W (1/4HP)	1/25-1/120	22CH	320	320	65	130	158	90	11	13	17.5	60	125	160	97.5	115	40	35	22	25	8
400W (1/2HP)	1/5-1/20	22CH	330	360	65	130	158	90	11	13	17.5	60	125	160	97.5	125	40	35	22	25	8
400W (1/2HP)	1/25-1/90	28CH	360	390	90	140	180	120	11	17	23	68	165	180	116	125	45	40	28	31	8
750W (1HP)	1/3-1/25	28CH	380	410	90	140	180	120	11	17	23	68	165	180	116	125	45	40	28	31	8
750W (1HP)	1/30-1/120	32CH	410	440	130	170	210	160	13	20	30	73	165	210	138.5	125	55	50	32	35	10
1500W (2HP)	1/3-1/30	32CH	460	510	130	170	210	160	13	20	30	73	195	210	138.5	145	55	50	32	35	10
1500W (2HP)	1/40-1/100	40CH	510	560	150	210	260	200	15	23	36	85	195	250	160	145	65	60	40	43	12
2200W (3HP)	1/3-1/40	40CH	530		150	210	260	200	15	23	36	85	210	250	160	155	65	60	40	43	12
2200W (3HP)	1/50-1/100	50CH	580		170	265	330	230	19	30	51	116	210	306	200	155	80	75	50	53.3	14
4000W (5HP)	1/3-1/60	50CH	600		170	265	330	230	19	30	51	116	230	306	200	160	80	75	50	53.3	14
备注：A1：三相马达尺寸　　A1：3-Phase Motor 　　　A2：单相马达尺寸　　A2：1-Phase Motor
