TH2SH型平行轴减速机单级传动卧式安装

来源：网络作者：网络转载 2019-10-01 阅读：984

平行轴减速机单级传动卧式安装（类型TH2SH）

TH、TB大功率减速机

TH、TB大功率减速机

规格	尺寸mm
	输入轴
	i_N＝6.3－11.2			i_N＝8－14			i_N＝12.5－22.4			i_N＝16－28			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
3	35	60	-				28	50	-				135	-
4	45	100	80				32	80	60				170	190
5	50	100	80				38	80	60				195	215
6				50	100	80				38	80	60	195	215
7	60	135	105				50	110	80				210	240
8				60	135	105				50	110	80	210	240
9	75	140	110				60	140	110				240	270
10				75	140	110				60	140	110	240	270
11	90	165	130				70	140	105				275	310
12				90	165	130				70	140	105	275	310

规格	尺寸mm
	减速器

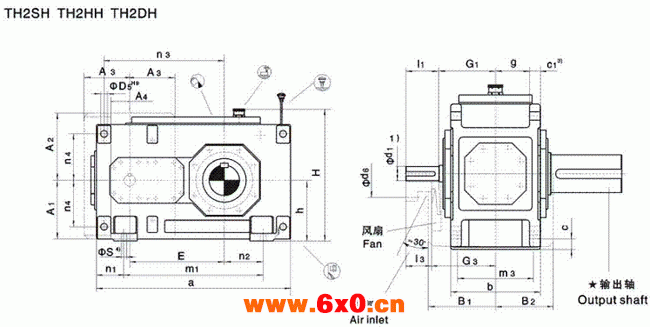

	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	D₅	d₆
3	150	-	-	-	-	190	-	-	22	24	18	-
4	565	195	225	150	30	215	205	158	28	30	24	136
5	640	225	260	175	55	255	230	177.5	28	30	24	150
6	720	225	260	175	55	255	230	177.5	28	30	24	150
7	785	272	305	210	70	300	255	210	35	36	28	200
8	890	272	305	210	70	300	255	210	35	36	28	200
9	925	312	355	240	100	370	285	245	40	45	36	200
10	1025	312	355	240	100	380	285	245	40	45	36	200
11	1105	372	420	285	135	430	325	285	50	54	40	210
12	1260	372	420	285	135	430	325	285	50	54	40	210

规格	尺寸mm
	减速器
	E	g	h	H	m₁	m₃	n₁	n₂	n₃	n₄	s
3	220	71	175	390	290	160	80	65	285	132.5	15
4	270	77.5	200	445	355	180	105	85	345	150	19
5	315	97.5	230	512	430	220	105	100	405	180	19
6	350	97.5	230	512	510	220	105	145	440	180	19
7	385	114	280	602	545	260	120	130	500	215	24
8	430	114	280	617	650	260	120	190	545	215	24
9	450	140	320	697	635	320	145	155	585	245	28
10	500	140	320	697	735	320	145	205	635	245	28
11	545	161	380	817	775	370	165	180	710	300	35
12	515	161	380	825	930	370	165	265	780	300	35

规格	尺寸mm									润滑油（L）	重量（Kg）
	输出轴
	TH2SH			TH2HH		TH2DH

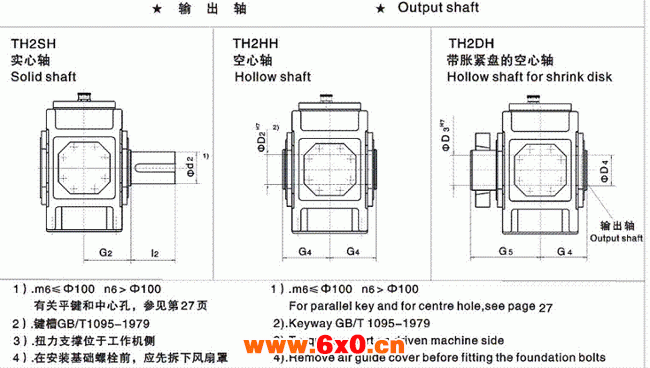

	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
3	65	125	140	65	125	70	70	125	180	6	115
4	80	140	170	80	140	85	85	140	205	10	190
5	100	165	210	95	165	100	100	165	240	15	300
6	110	165	210	105	165	110	110	165	240	16	355
7	120	195	210	115	195	120	120	195	280	27	505
8	130	195	250	125	195	130	130	195	285	30	590
9	140	235	250	135	235	140	145	235	330	42	830
10	160	235	300	150	235	150	155	235	350	45	960
11	170	270	300	165	270	165	170	270	400	71	1335
12	180	270	300	180	270	180	185	270	405	76	1615
