减速器的选用
1．选用系数

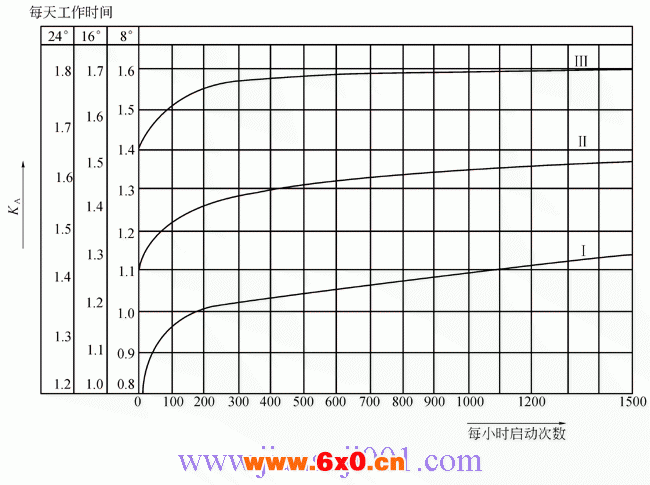

ZJY型减速器的选用系数KA见图。环境温度系数f1见表，负荷系数f2见表，公称功率利用系数f3见表。
Ⅰ─均匀载荷；Ⅱ─中等冲击载荷；Ⅲ─强冲击载荷
在选减速器之前，必须根据每天工作时间，每小时启动次数及载荷性质来确定工况系数。
例：载荷性质Ⅰ，每小时启动200次，每天工作24h，根据上图，则选用系数KA=1.35。
环境温度系数f1见下表。
环境温度系数f1
冷却条件 | 环境温度t/℃ | ||||
10 | 20 | 30 | 40 | 50 | |
无冷却 f1 | 0.9 | 1 | 1.1 | 1.2 | 1.3 |
负荷系数f2
小时负荷率/% | 100 | 80 | 60 | 40 | 20 |
f2 | 1 | 0.94 | 0.86 | 0.74 | 0.56 |
公称功率利用系数 f3
P2/P1N×100/% | 30 | 40 | 50 | 60 | 70 | 80 |
f3 | 1.5 | 1.25 | 1.15 | 1.1 | 1.05 | 1 |
注：P1N─公称输入功率；P2─负载功率。
2．选用方法与示例
标准减速器的承载能力受机械强度和热平衡许用功率两方面的限制。因此，减速器的选用必须通过两个功率表。
首先按减速器机械强度许用公称输入功率P1N选用，如果减速器的实用输入转速与承载能力表中的三挡（1500、1000、750）转速之某一挡转速相对误差不超过4%，可按该挡转速下的公称功率选用相应规格的减速器；如果转速误差超过4%，则应按实用转速折算减速器的公称输入功率选用。然后校核减速器热平衡许用功率。
例：某皮带输送机减速器，电动机驱动，电动机转速n1=1460r/min，传动比i=20,传递功率P=15kW，每日工作24h，最高环境温度35℃，自然通风冷却，油池润滑，要求选用规格相当的标准减速器。
第一步：按减速器的机械强度功率表选取。一般情况下，要计入工况系数KA，特殊情况下考虑安全系数。
皮带输送机负荷为中等冲击，取KA=1.5计算功率：
P2m=P2KA=1.5×15=22.5kW
按i=20及h1=1500r/min，ZJY180，i=20,n1=1500r/min,P1N=24kW。
当h1=1460r/min时，折算公称输入功率：
P1N=1460/1500×24=23.4kW
P2m=22.5kW<P1=23.4kW,可以选用ZJY180-20型减速器。
第二步：校核热功率P2t=P2f1f2f3<PG1
f1=1.15;f2=1;f3=1.08(15/23.4=64%)
P2t=P2f1f2f3=15×1.15×1×1.08=18.63kW>PG1
不能选用ZJY 180-20型减速器，则需另选较大规格的减速器。按以上程序重新计算。
