14HS、15HS、16HS、17HS、18HS、齿轮箱高速轴外伸尺寸（小传动比i=1.0～5.5）

来源：网络  作者：网络转载   2019-10-01 阅读：462

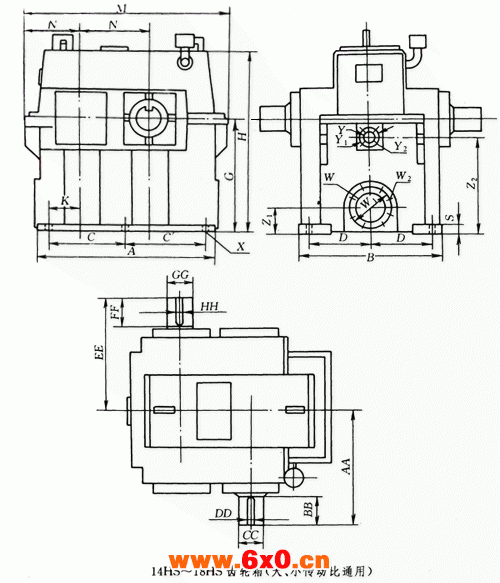

     HS型齿轮箱高速轴外伸尺寸

MHS、HS系列齿轮箱

14HS～18HS齿轮箱高速轴外伸尺寸（小传动比i=1.0～5.5）   （mm）
型号
传动比i
EE
FF
GG
HH（键尺寸）
14HS
1～3.9
725
210
150
36×20
3.9～4.85
685
170
125
32×18
4.85～5.5
655
140
110
28×16
15HS
1～3.9
780
250
170
40×22
3.9～4.5
745
210
150
36×20
4.5～5.5
705
170
125
32×18
16HS
1～3.92
850
275
185
45×25
3.92～5.0
790
210
150
36×20
5.0～5.5
750
170
125
32×18
17HS
1～3.73
885
290
200
45×25
3.73～4.75
840
250
170
40×22
4.75～5.5
800
210
150
36×20
18HS
1～4.42
885
290
200
45×25
4.42～4.92
865
275
185
45×25
4.92～5.5
840
250
170
40×22
