65MHS、75MHS、85MHS、95MHS、105MHS、115MHS、125MHS、135MHS、145MHS、齿轮箱安装尺寸

来源：网络作者：网络转载 2019-10-01 阅读：388

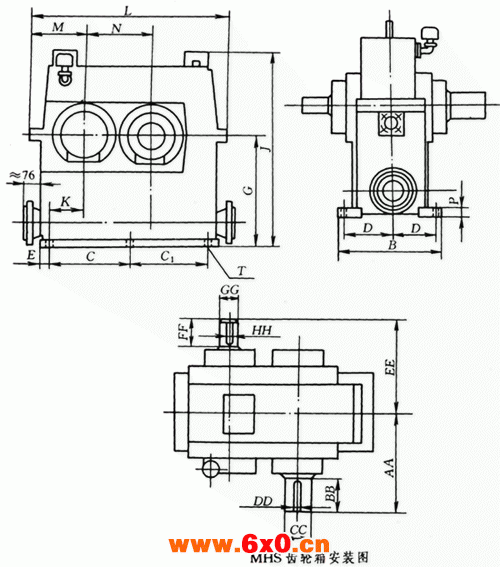

MHS型齿轮箱安装尺寸

MHS、HS系列齿轮箱

MHS齿轮箱安装尺寸（mm）

型号	B	C	C₁	D	E	G	J	K	L	M	N	P	T
65MHS 75MHS 85MHS 95MHS 105MHS 115MHS 125MHS 135MHS 145MHS	340 370 400 460 510 540 640 680 710	345 420 515 610 720 830 475 530 585	— — — — — — 475 530 585	145 160 175 200 225 240 280 300 315	50 50 50 50 50 50 50 50 50	360 390 435 500 540 585 640 700 755	580 635 715 830 910 995 1115 1215 1310	62.5 82.5 102.5 127.5 152.5 177.5 202.5 227.5 252.5	520 595 690 815 925 1035 1185 1295 1405	150 170 190 230 255 280 320 345 370	160 190 230 265 310 355 405 450 495	25 25 25 32 32 32 38 38 38	（4）φ24 （4）φ24 （4）φ24 （4）φ32 （4）φ32 （4）φ32 （6）φ35 （6）φ35 （6）φ35
