QJ型起重机三支点减速器(JB/T89051-1999)
1 工作条件
1)齿轮圆周速度不大于16m/s；
2)高速轴转速不大于1000r/min；
3)工作环境温度为-40～+45℃，低于零度时应加热到+5℃。
4)可正反两向运转。
2 型式

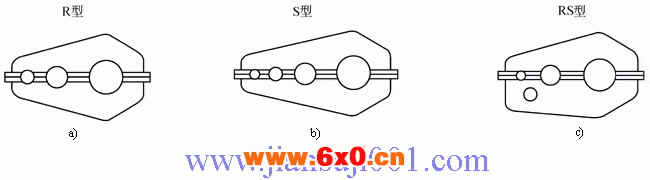

1)结构型式 QJ型减速器分为R(B)型——二级、S(C)型——三级和RS(D)型——二级安装尺寸，三级速比(二级折轴式)，如下图所示。
a)R(B)型 b)S(c)型 c)RS（D）型

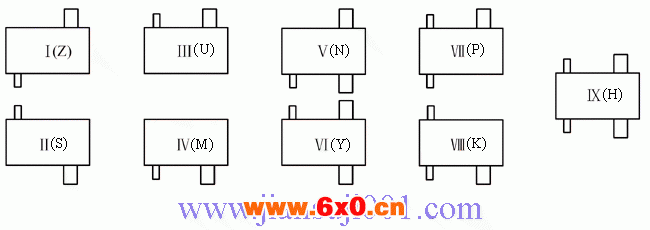

2)装配型式 共九种，见下图。

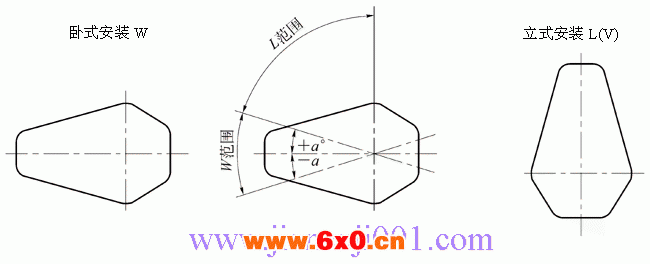

3)安装型式 分卧式W或立式L(V)；在偏转角±α范围内为卧式，L范围内为立式安装，见下图。
α角的度数与传动比有关，当减速器倾斜α时，应保证使中间级大齿轮沾油1～2个齿高深度。
4)支承型式 减速器为三支点承式，见下图。
