S型圆柱齿轮减速机锁紧盘联接空心轴联接尺寸

来源：网络作者：网络转载 2019-10-01 阅读：848

S型圆柱齿轮减速机锁紧盘联接空心轴联接尺寸 S系列齿轮减速机

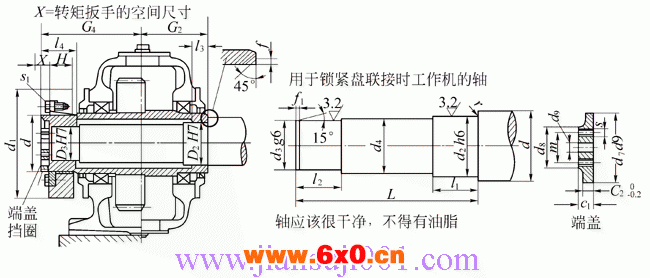

锁紧盘联接的空心轴联接尺寸 (mm)

轴装式减速器型号						工作机的轴									端盖								挡圈GB893.1-86 JB/ZQ4343-86
SZAB	SDA	SVAB	KEAB	KZA	KDAB	d₂	d₃²	d₄	d₆	f₁	L	l₁	l₂	r	c₁	c₂	d₇	d₈	d₉	m	螺纹孔
规格						d₂	d₃²	d₄	d₆	f₁	L	l₁	l₂	r	c₁	c₂	d₇	d₈	d₉	m	s	数量
280 320 360	280 320 360	280 320 360		280 320 360	280 320 360	150 170 180	140 160 170	145 165 175	160 180 190	6 6 6	542 602 662	78 96 101	90 110 115	2 2 2	23 23 23	10 10 10	150 170 180	110 120 120	33 33 33	70 80 80	M12 M12 M16	2 2 2	150×3 170×3 180×3
400 450 500	400 450 500	400 450 500		400 450 500	400 450 500	200 230 260	190 220 245	195 225 255	210 240 280	6 8 8	742 822 898	113 134 147	125 150 165	2 2 3	23 28 32	10 14 15	200 230 260	130 150 170	33 33 39	90 100 120	M16 M20 M20	2 2 2	200×3 230×5 260×5
560	560 630 710	560 630 710		560 630 710	560 630 710	300 340 370	285 325 355	295 335 365	320 360 390	8 8 8	993 1100 1220	158 180 189	175 195 205	3 3 3	32 40 40	15 19 19	300 340 370	200 240 280	39 45 45	140 160 180	M24 M24 M30	2 2 2	300×5 340×6 370×6
	800	800	280 320	800	800	410 150 170	395 140 160	405 145 165	430 160 180	8 6 6	1380 587 662	206 78 96	220 90 110	3 2 2	50 23 23	25 10 10	410 150 170	320 110 120	45 33 33	200 70 80	M30 M12 M12	2 2 2	410×7 150×3 170×3
			360 400 450			180 200 230	170 190 220	175 195 225	190 210 240	6 6 8	722 822 932	101 113 134	115 125 150	2 2 2	23 23 28	10 10 14	180 200 230	120 130 150	33 33 33	80 90 100	M16 M16 M20	2 2 2	150×3 200×3 230×5
630 710			500			260 340 370	245 325 355	255 335 365	280 360 390	8 8 8	1028 1080 1170	147 180 189	165 195 205	3 3 3	32 40 40	15 19 19	260 340 370	170 240 280	39 45 45	120 160 180	M20 M24 M30	2 2 2	260×5 340×6 370×6

轴装式减速器型号						空心轴							锁紧盘				螺栓
SZAB	SDA	SVAB	KEAB	KZA	KDAB	D₂	D₃	f	G₂	G₄	l₃	l₄	型号	d	d₁	H	s₁	T_A’ (N·m)
规格						D₂	D₃	f	G₂	G₄	l₃	l₄	型号	d	d₁	H	s₁	T_A’ (N·m)
280 320 360	280 320 360	280 320 360		280 320 360	280 320 360	150 170 180	140 160 170	2 2 2	230 250 280	335 375 405	55 55 65	107 125 130	195-12 220-12 240-12	195 220 240	350 370 405	85 103 107	M16 M16 M20	240 240 470
400 450 500	400 450 500	400 450 500		400 450 500	400 450 500	200 230 260	190 220 245	2 2 3	315 345 380	450 505 550	70 80 90	142 170 187	260-12 300-12 340-12	260 300 340	430 485 570	119 140 155	M20 M20 M20	470 470 470
560	560 630 710	560 630 710		560 630 710	560 630 710	300 340 370	285 325 355	3 3 3	425 470 530	600 670 730	95 105 115	198 228 237	380-12 420-12 460-12	380 420 460	650 670 770	163 184 192	M24 M24 M24	820 820 820
	800	800	280 320	800	800	410 150 170	395 140 160	3 2 2	605 255 285	825 355 400	125 55 55	264 107 125	500-12 200-12 220-12	500 195 220	850 350 370	213 85 103	M27 M16 M16	1210 240 240
			360 400 450			180 200 230	170 190 220	2 2 2	310 355 400	435 490 560	65 70 80	130 142 170	240-12 260-12 300-12	240 260 300	405 430 485	107 119 140	M20 M20 M20	470 470 470
630 710			500			260 340 370	245 325 355	3 3 3	445 460 505	615 660 705	90 105 115	187 228 237	340-12 420-12 460-12	340 420 460	570 690 770	155 184 192	M20 M24 M24	470 820 820

注：1.锁紧盘把合螺栓的转矩。

2. d₃<160mm为h6配合。
