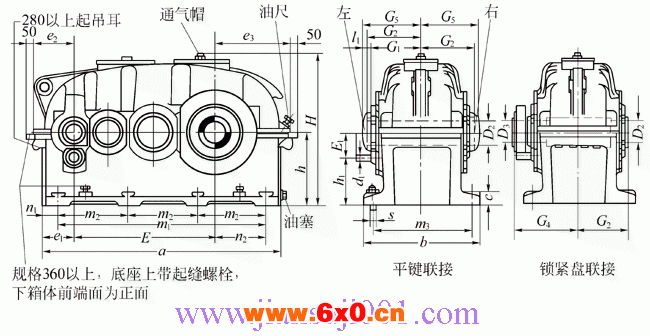

SVAB型圆柱齿轮减速机外形及安装尺寸
normal style="TEXT-ALIGN: center" align=center>SVAB型减速器外形尺寸 (mm)
型号 规格 | a | b | c | 轴 端1 | 空心轴2 | E | E1 | e1 | e2≈ | e3≈ | |||||||||
d1 | l1 | d1 | l1 | d1 | l1 | D2 | D3 | ||||||||||||
iN=112～280 | iN=315～500 | ||||||||||||||||||
180 200 225 | 665 745 840 | 320 355 390 | 32 40 40 | 16k6 19k6 22k6 | 30 35 35 | 14k6 16k6 19k6 | 30 30 35 | - - - | - - - | 100H7 110H7 120H7 | - - - | 395 440 497 | 63 70 80 | 85 97.5 110.5 | 109 128 141 | 209 238 263 | |||
250 280 320 | 930 1025 1160 | 450 500 570 | 50 50 63 | 24k6 28m6 32m6 | 40 50 60 | 22k6 24k6 28m6 | 35 40 50 | - - - | - - - | 140H7 150H7 170H7 | - 140H7 160H7 | 555 620 705 | 90 100 112 | 120 120 140 | 158 160 189 | 293 325 364 | |||
iN=100～140 | iN=160～250 | iN=280～500 | |||||||||||||||||
360 400 450 | 1280 1420 1610 | 600 690 750 | 63 80 80 | 38m6 42m6 48m6 | 60 70 80 | 32m6 38m6 42m6 | 60 60 70 | 28m6 32m6 38m6 | 50 60 60 | 180H7 200H7 230H7 | 170H7 190H7 220H7 | 790 880 995 | 125 140 160 | 140 155 175 | 188 215 240 | 398 445 505 | |||
iN=100～160 | iN=180～250 | iN=280～500 | |||||||||||||||||
500 560 630 710 800 | 1790 2010 2260 2540 2850 | 830 910 1030 1160 1320 | 100 100 125 125 160 | 48m6 60m6 65m6 75m6 80m6 | 80 105 105 120 140 | 42m6 55m6 60m6 65m6 70m6 | 70 90 105 105 120 | 38m6 48m6 48m6 55m6 65m6 | 60 80 80 90 105 | 260H7 300H7 340H7 370H7 410H7 | 245H7 285H7 325H7 355H7 395H7 | 1110 1240 1400 1570 1760 | 180 200 225 250 280 | 200 235 255 295 335 | 277 324 344 400 448 | 557 624 694 780 868 | |||
型号 规格 | G1 | G2 | 锁紧盘 | G5 | h1 | h2 | H | m1 | m2 | m3 | n1 | n2 | 地脚螺栓 | 平均质量 (kg) | 最大油量 (L) | ||||
G4 | 型号 | s | 数量 | ||||||||||||||||
180 200 225 | 145 160 170 | 150 165 177.5 | - - - | - - - | 185 200 215 | 137 155 170 | 200 225 250 | 415 462 511 | 570 630 705 | 190 210 235 | 275 300 335 | 47.5 57.5 67.5 | 137.5 150 165 | M16 M20 M20 | 8 8 8 | 205 290 400 | 16 21 29 | ||
250 280 320 | 190 210 230 | 200 230 250 | - 335 375 | - 195-12 220-12 | 240 - - | 190 215 243 | 280 315 355 | 570 644 719 | 810 855 960 | 270 285 320 | 380 430 490 | 60 85 100 | 195 200 215 | M24 M24 M30 | 8 8 8 | 550 760 1100 | 40 58 82 | ||
360 400 450 | 255 290 320 | 280 315 345 | 405 450 505 | 240-12 260-12 300-12 | - - - | 275 310 340 | 400 450 500 | 806 906 1006 | 1080 1200 1350 | 360 400 450 | 520 590 650 | 100 110 130 | 250 275 310 | M30 M36 M36 | 8 8 8 | 1450 2000 2700 | 140 185 260 | ||
500 560 630 710 800 | 355 400 450 500 575 | 380 425 470 530 605 | 550 600 670 730 825 | 340-12 380-12 420-12 460-12 500-12 | - - - - - | 380 430 485 550 620 | 560 630 710 800 900 | 1121 1261 1406 1531 1783 | 1500 1680 1890 2130 2400 | 500 560 630 710 800 | 710 790 890 1000 1140 | 145 165 185 205 225 | 335 370 420 470 530 | M42 M42 M48 M48 M56 | 8 8 8 8 8 | 3900 5200 7300 11000 14000 | 360 530 570 900 1200 | ||
注：1.带平键的轴端按GB1096-79，A型。
