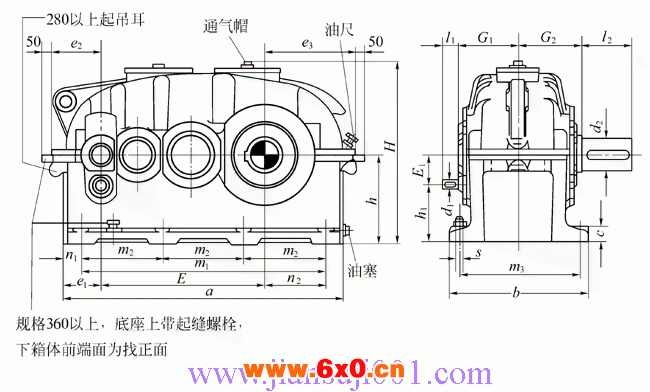

SVNB型圆柱齿轮减速机外形及安装尺寸

SVNB型圆柱齿轮减速机外形及安装尺寸

SVNB型减速器外形尺寸 (mm)

型号规格	a	b	c	轴端¹									E	E₁	e₁
				d₁	l₁	d₁	l₁	d₁		l₁	d₂	l₂
				i_N=112～280		i_N=315～500
180 200 225	665 745 840	320 355 390	32 40 40	16k6 19k6 22k6	30 35 35	14k6 16k6 19k6	30 30 35	- - -		- - -	85m6 95m6 100m6	140 160 180	395 440 497	63 70 80	85 97.5 110.5
250 280 320	930 1025 1160	450 500 570	50 50 63	24k6 28m6 32m6	40 50 60	22k6 24k6 28m6	35 40 50	- - -		- - -	110n6 130n6 140n6	180 210 240	555 620 705	90 100 112	120 120 140
				i_N=100～140		i_N=160～250		i_N=280～500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	32m6 38m6 42m6	60 60 70	28m6 32m6 38m6	50 60 60		170n6 180n6 210n6	270 310 350	790 880 995	125 140 160	140 155 175
				i_N=100～160		i_N=180～250		i_N=280～500
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	48m6 60m6 65m6 75m6 80m6	80 105 105 120 140	42m6 55m6 60m6 65m6 70m6	70 90 105 105 120	38m6 48m6 48m6 55m6 65m6	60 80 80 90 105		240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	1110 1240 1400 1570 1760	180 200 225 250 280	200 235 255 295 335

型号规格	e₂≈	e₃≈	G₁	G₂	h₁	h₂	H≈	m₁	m₂	m₃	n₁	n₂	地脚螺栓		平均质量 (kg)	最大油量 (L)
型号规格	e₂≈	e₃≈	G₁	G₂	h₁	h₂	H≈	m₁	m₂	m₃	n₁	n₂	s	数量	平均质量 (kg)	最大油量 (L)
180 200 225	109 128 141	209 238 263	145 160 170	155 170 190	137 155 170	200 225 250	415 462 511	570 630 705	190 210 235	275 300 335	47.5 57.5 67.5	137.5 150 165	M16 M20 M20	8 8 8	205 290 400	16 21 29
250 280 320	158 160 189	293 325 364	190 210 230	215 240 270	190 215 243	280 315 355	570 644 719	810 855 960	270 285 320	380 430 490	60 85 100	195 200 215	M24 M24 M30	8 8 8	550 760 1100	40 58 82
360 400 450	188 215 240	398 445 505	255 290 320	290 320 360	275 310 340	400 450 500	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1450 2000 2700	140 185 260
500 560 630 710 800	277 324 344 400 448	557 624 694 780 868	355 400 450 500 575	400 440 500 560 645	380 430 485 550 620	560 630 710 800 900	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	3900 5200 7300 11000 14000	360 530 570 900 1200

注：带平健的轴端按GB1096-79，A型。
