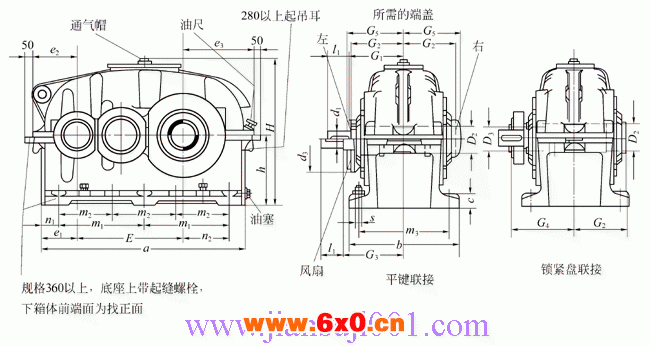

SZAB型圆柱齿轮减速机外形及安装尺寸

SZAB型圆柱齿轮减速机外形及安装尺寸

SZAB型减速器外形尺寸 (mm)

型号规格	a	b	c	轴端¹						空心轴⁴		d₃³	E	e₁
				d₁	l₁	G₃²	d₁	l₁	G₃²	空心轴⁴
				i_N=7.1～11.2			i_N=12.5～20			D₂⁴	D₃⁴
112 125 140	385 425 475	215 235 245	22 25 25	24k6 28m6 32m6	40 50 60	- - 140	22k6 24k6 28m6	35 40 50	- - -	55H7 65H7 70H7	- - -	- - 202	192 215 240	75.5 77.5 85
160 180 200	540 600 665	290 320 355	32 32 40	38m6 42m6 48m6	60 70 80	160 180 190	32m6 32m6 38m6	60 60 60	- - 190	85H7 100H7 110H7	- - -	202 251 251	272 305 340	103 110 117.5
225 250 280 320	755 830 920 1030	390 450 500 570	40 50 50 63	48m6 60m6 65m6 75m6	80 105 105 120	220 235 285 305	42m6 48m6 55m6 60m6	70 80 90 105	220 235 285 305	120H7 140H7 150H7 170H7	- - 140H7 160H7	315 315 385 385	385 430 480 545	137.5 145 155 170
360 400 450	1150 1280 1450	600 690 750	63 80 80	85m6 90m6 100m6	140 160 180	335 380 420	70m6 80m6 85m6	120 140 140	335 380 420	180H7 200H7 230H7	170H7 190H7 220H7	425 529 589	610 680 770	190 215 240
				i_N=7.1～12.5			i_N=14～18
500 560 630 710 800	1600 1760 1980 2220 2500	830 910 1010 1110 1320	100 100 125 125 160	110n6 120n6 140n6 160n6 180n6	180 210 240 270 310	460 515 - - -	95m6 110n6 120n6 140n6 160n6	160 180 210 240 270	460 515 - - -	260H7 300H7 340H7 370H7 410H7	245H7 285H7 325H7 355H7 395H7	649 689 - - -	860 960 1080 1210 1360	260 265 295 335 375

型号规格	e₂≈	e₃≈	G₂¹	G₂	锁紧盘		G₅	h	H≈	m₁	m₂	m₃	n₁	n₂	地脚螺栓		平均质量(kg)	最大油量(L)
型号规格	e₂≈	e₃≈	G₂¹	G₂	G4	型号	G₅	h	H≈	m₁	m₂	m₃	n₁	n₂	s	数量	平均质量(kg)	最大油量(L)
112 125 140	92 98 106	134 153 171	105 115 125	102.5 110 117.5	- - -	- - -	135 140 150	125 140 160	268 297 335	160 180 200	- - -	180 200 210	32.5 32.5 37.5	85 100 112.5	M12 M12 M12	6 6 6	53 72 100	2.8 3.8 5.5
160 180 200	126 134 148	188 209 238	140 150 165	135 150 165	- - -	- - -	170 185 200	180 200 225	375 415 462	225 250 280	- - -	245 275 300	45 50 52.5	120 135 155	M16 M16 M20	6 6 6	135 185 260	7.5 11 15
225 250 280 320	168 184 195 219	263 293 325 364	185 210 235 260	177.5 200 230 250	- - 335 375	- - 195-12 220-12	215 240 - -	250 280 315 355	515 574 646 721	310 350 380 420	- - - -	335 380 430 490	67.5 65 80 95	165 190 205 220	M20 M24 M24 M30	6 6 6 6	350 480 680 950	21 28 40 56
360 400 450	238 275 305	398 445 505	280 310 350	280 315 345	405 450 505	240-12 260-12 300-12	- - -	400 450 500	806 906 1006	475 520 -	- - 400	520 590 650	100 120 125	250 265 315	M30 M36 M36	6 6 8	1250 1750 2450	80 110 150
500 560 630 710 800	337 354 384 440 533	557 624 694 780 923	390 410 460 500 595	380 425 460 505 605	550 600 660 705 825	340-12 380-12 420-12 460-12 500-12	- - - - -	560 630 710 800 900	1121 1263 1406 1583 1783	- - - - -	440 490 540 610 680	710 790 870 950 1140	140 145 180 195 230	340 390 425 480 535	M42 M42 M48 M48 M56	8 8 8 8 8	3400 4600 6400 8800 2500	220 310 310 430 600

注：1.带平键的轴端，按GB1096-79，A型。

2.G₁为不带风扇尺寸，G₃为带风扇尺寸。

3.带风扇冷却的只有规格140～560。
