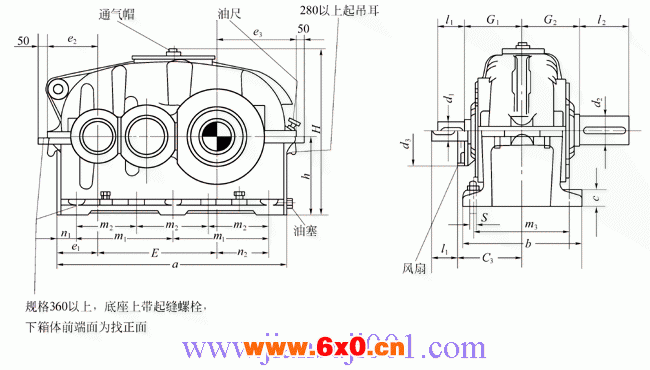

SZNB型圆柱齿轮减速机外形及安装尺寸
SZNB型减速器外形尺寸 (mm)
型号规格 | a | b | c | 轴 端1 | d2 | l2 | d33 | E | e1 | |||||
d1 | l1 | G32 | d1 | l1 | G32 | |||||||||
iN=7.1～11.2 | iN=12.5～20 | |||||||||||||
112 125 140 | 385 425 475 | 215 235 245 | 22 25 25 | 24k6 28m6 32m6 | 40 50 60 | - - 140 | 22k6 24k6 28m6 | 35 40 50 | - - - | 48m6 55m6 65m6 | 80 90 105 | - - 202 | 192 215 240 | 75.5 77.5 85 |
160 180 200 | 540 600 665 | 290 320 355 | 32 32 40 | 38m6 42m6 48m6 | 60 70 80 | 160 180 190 | 32m6 32m6 38m6 | 60 60 60 | - - 190 | 75m6 85m6 95m6 | 120 140 160 | 202 251 251 | 272 305 340 | 103 110 117.5 |
225 250 280 320 | 755 830 920 1030 | 390 450 500 570 | 40 50 50 63 | 48m6 60m6 65m6 75m6 | 80 105 105 120 | 220 235 285 305 | 42m6 48m6 55m6 60m6 | 70 80 90 105 | 220 235 285 305 | 100m6 110n6 130n6 140n6 | 180 180 210 240 | 315 315 385 385 | 385 430 480 545 | 137.5 145 155 170 |
360 400 450 | 1150 1280 1450 | 600 690 750 | 63 80 80 | 85m6 90m6 100m6 | 140 160 180 | 335 380 420 | 70m6 80m6 85m6 | 120 140 140 | 335 380 420 | 170n6 180n6 210n6 | 270 310 350 | 425 529 589 | 610 680 770 | 190 215 240 |
iN＝7.1～12.5 | iN＝14～18 | |||||||||||||
500 560 630 710 800 | 1600 1760 1980 2220 2500 | 83 910 1010 1110 1320 | 100 100 125 125 160 | 110n6 120n6 140n6 160n6 180n6 | 180 210 240 270 310 | 460 515 - - - | 95m6 110n6 120n6 140n6 160n6 | 160 180 210 240 270 | 460 515 - - - | 240n6 270n6 300n6 340n6 390n6 | 400 450 500 550 650 | 649 689 - - - | 860 960 1080 1210 1360 | 260 265 295 335 375 |
(续)
型号规格 | e2≈ | e3≈ | G12 | G2 | h | H≈ | m1 | m2 | m3 | n1 | n2 | 地脚螺栓 | 平均质量(kg) | 最大油量(L) | |
s | 数量 | ||||||||||||||
112 125 140 | 92 98 106 | 134 153 171 | 105 115 125 | 110 115 125 | 125 140 160 | 268 297 335 | 160 180 200 | - - - | 180 200 210 | 32.5 32.5 37.5 | 85 100 112.5 | M12 M12 M12 | 6 6 6 | 53 72 100 | 3 4.3 6 |
160 180 200 | 126 134 148 | 188 209 238 | 140 150 165 | 140 155 170 | 180 200 225 | 375 415 462 | 225 250 280 | - - - | 245 275 300 | 45 50 52.5 | 120 135 155 | M16 M16 M20 | 6 6 6 | 135 185 260 | 8.5 11.5 16.5 |
225 250 280 320 | 168 184 195 219 | 263 293 325 364 | 185 210 235 260 | 190 215 240 270 | 250 280 315 355 | 515 574 646 721 | 310 350 380 420 | - - - - | 335 380 430 490 | 67.5 65 80 95 | 165 190 205 220 | M20 M24 M24 M30 | 6 6 6 6 | 350 480 680 950 | 23 32 46 65 |
360 400 450 | 238 275 305 | 398 445 505 | 280 310 350 | 290 320 360 | 400 450 500 | 806 906 1006 | 475 520 - | - - 400 | 520 590 650 | 100 120 125 | 250 265 315 | M30 M36 M36 | 6 6 8 | 1250 1750 2450 | 90 125 180 |
500 560 630 710 800 | 337 354 384 440 533 | 557 624 694 780 923 | 390 410 460 500 595 | 400 440 490 540 645 | 560 630 710 800 900 | 1121 1263 1406 1583 1783 | - - - - - | 440 490 540 610 680 | 710 790 870 950 1140 | 140 145 180 195 230 | 340 390 425 480 535 | M42 M42 M48 M48 M56 | 8 8 8 8 8 | 3400 4600 6400 8800 12500 | 250 350 350 520 600 |
注：1. 带平键的轴端，按GB1096-79，A型。
2. G1为不带风扇尺寸，G3为带风扇尺寸。
3. 带风扇冷却的只有规格140～560；如对带风扇冷却的减速器加设防护罩时，应留有空间使空气流通。
