YN系列圆柱齿轮减速机空心轴型减速机（收缩盘联接）联接尺寸（YB/T050-93）

YN系列齿轮减速机YB/T050-93

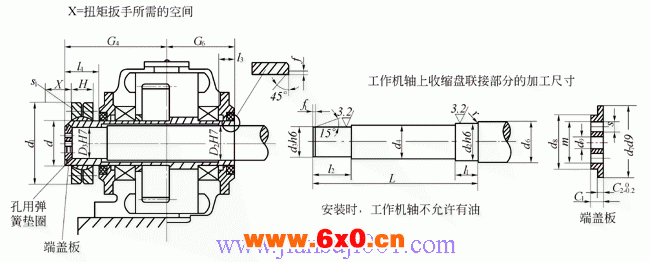

空心轴型减速器(收缩盘联接)的联接尺寸 (mm)

轴端尺寸和紧固件
减速器型号				工作机轴									端盖板
YNLA YNLO	YNSA YNSO YNFA YNFO	YKLA YKLO	YKSA YKSO YKFA	d₂	d₃	d₄	d₆	f₁	L	I₁	I₂	r	c₁	c₂	d₇	d₈	d₉	m	螺栓		孔用弹簧垫圈
YNLA YNLO	YNSA YNSO YNFA YNFO	YKLA YKLO	YKSA YKSO YKFA																s	数量
规格																			s	数量
480 545 610	620 705 790		480 545 610	150 170 180	140 160 170	145 165 175	160 180 190	6 6 6	542 602 662	92 117 122	100 125 130	2 2 2	23 23 23	10 10 10	150 170 180	110 120 120	33 33 33	70 80 80	M12 M12 M16	2 2 2	150×4 170×4 180×4
680 770 860	880 995 1110		680 770 860	200 230 260	190 220 245	195 225 255	210 240 280	6 8 8	742 822 898	127 152 158	140 170 170	2 2 3	23 28 32	10 14 15	200 230 260	130 150 170	33 33 39	90 100 120	M16 M20 M20	2 2 2	200×4 230×5 260×5
960	1240 1400 1570		960 1080 1210	300 340 370	285 325 355	295 335 365	320 360 390	8 8 8	993 1100 1220	178 205 230	190 225 250	3 3 3	32 40 40	15 19 19	300 340 370	200 240 280	39 45 45	140 160 180	M24 M24 M30	2 2 2	300×5 340×6 370×6
	1760	280 320	1360	410 150 170	395 140 160	405 145 165	430 160 180	8 6 6	1380 587 662	230 92 117	250 100 125	3 2 2	50 23 23	25 10 10	410 150 170	320 110 120	45 33 33	200 70 80	M30 M12 M12	2 2 2	410×7 150×4 170×4
		360 400 450		180 200 230	170 190 220	175 195 225	190 210 240	6 6 8	722 822 932	122 127 152	130 140 170	2 2 2	23 23 28	10 10 14	180 200 230	120 130 150	33 33 33	80 90 100	M16 M16 M20	2 2 2	180×4 200×4 230×5
1080 1210		500 560		260 300 340 370	245 285 325 355	255 295 335 365	280 320 360 390	8 8 8 8	1028 1153 1080 1170	158 178 205 230	170 190 225 250	3 3 3 3	32 32 40 40	15 15 19 19	260 300 340 370	170 200 240 280	39 39 45 45	120 140 160 180	M20 M24 M24 M30	2 2 2 2	260×5 300×5 340×6 370×6

减速器型号				空心轴							收缩盘			螺栓
YNLA YNLO	YNSA YNSO YNFA YNFO	YKLA YKLO	YKSA YKSO YKFA	D₂	D₃	f	G₆	G₄	I₃	I₄	型号d	d₁	H	s₁	T_A¹ (N·m)
规格				D₂	D₃	f	G₆	G₄	I₃	I₄	型号d	d₁	H	s₁	T_A¹ (N·m)
480 545 610	620 705 790		480 545 610	150 170 180	140 160 170	2 2 2	230 250 280	335 375 405	55 55 65	115 140 145	190 220 240	350 370 405	85 103 107	M16 M16 M20	240 240 470
680 770 860	880 995 1110		680 770 860	200 230 260	190 220 245	2 2 3	315 345 380	450 505 550	70 80 90	150 180 190	260 300 340	430 485 570	119 140 155	M20 M20 M20	470 470 470
960	1240 1400 1570		960 1080 1210	300 340 370	285 325 355	3 3 3	425 470 530	600 670 730	95 105 115	210 245 270	380 420 460	645 690 770	163 184 192	M24 M24 M24	820 820 820
	1760	280 320	1360	410 150 170	395 140 160	3 2 2	605 255 285	825 355 400	125 55 55	280 115 140	500 190 220	850 350 370	213 85 103	M24 M16 M16	820 240 240
		360 400 450		180 200 230	170 190 220	2 2 2	310 355 400	435 490 560	65 70 80	145 150 180	240 260 300	405 430 485	107 119 140	M20 M20 M20	470 470 470
1080 1210		500 560		260 300 340 370	245 285 325 355	3 3 3 3	445 505 460 505	615 680 660 705	90 95 105 115	190 210 245 270	340 380 420 460	570 645 690 770	155 163 184 192	M20 M24 M24 M24	470 820 820 820

注：收缩盘的螺栓拉紧力矩。
