YN系列圆柱齿轮减速机空心轴型（键联接）的联接尺寸（YB/T050-93）

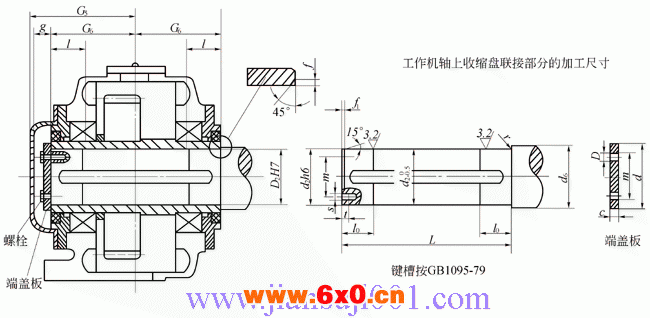

空心轴型减速器(键联接)的联接尺寸 (mm)
轴端尺寸和固定件 | |||||||||||||||||||||||||
减速器型号 | 工作机轴 | 端盖板 | 空心轴 | 螺栓 | |||||||||||||||||||||
YNLA YNLO | YNSA YNSO | YNFA YNFO | YKLA YKLO | YKSA YKSO | YKFA | d2 | d6 | f1 | L | I0 | r | s | t | C | D | d | m | D2 | f | G6 | g | G5 | I | 规格 | 数量 |
规格 | |||||||||||||||||||||||||
192 215 | 100 125 | 192 215 | 50 55 65 | 60 65 75 | 4 4 4 | 188 203 218 | 35 35 40 | 2.5 2.5 2.5 | M8 M8 M10 | 15 15 17 | 8 8 8 | 9 9 11 | 62 70 78 | 35 40 45 | 50 55 65 | 3 3 3 | 95 102.5 110 | 23 25 25 | 125 135 140 | 25 25 30 | M8×20 M8×20 M10×25 | 2 2 2 | |||
240 272 305 | 352 395 | 395 | 160 | 240 272 305 | 272 305 | 70 85 100 | 80 95 110 | 4 5 5 | 233 268 298 | 40 50 50 | 2.5 2.5 4 | M10 M10 M10 | 17 17 17 | 8 10 10 | 11 11 11 | 86 100 120 | 50 60 70 | 70 85 100 | 3 3 4 | 117.5 135 150 | 25 30 30 | 150 170 185 | 30 40 40 | M10×25 M10×25 M10×25 | 2 2 2 |
340 385 430 | 440 497 555 | 440 497 555 | 200 250 | 340 385 430 | 340 385 430 | 110 120 140 | 120 130 150 | 5 5 5 | 328 353 398 | 50 50 55 | 4 4 4 | M12 M12 M12 | 20 20 20 | 10 12 12 | 14 14 14 | 130 140 160 | 75 80 90 | 110 120 140 | 4 4 4 | 165 177.5 200 | 32 32 32 | 200 215 240 | 40 40 45 | M12×30 M12×30 M12×30 | 2 2 2 |
注：端盖板、螺栓、键用户要求时才提供。
