YNF395、YNFO395、FNFA395、YNF440、YNFO440、FNFA440、YNF497、YNFO497、FNFA497、YNF555、YNFO555、FNFA555、YNF620、Y

来源：网络作者：网络转载 2019-10-01 阅读：824

YNF、YNFO、FNFA系列圆柱齿轮减速机外形及安装尺寸（YB/T050-93）

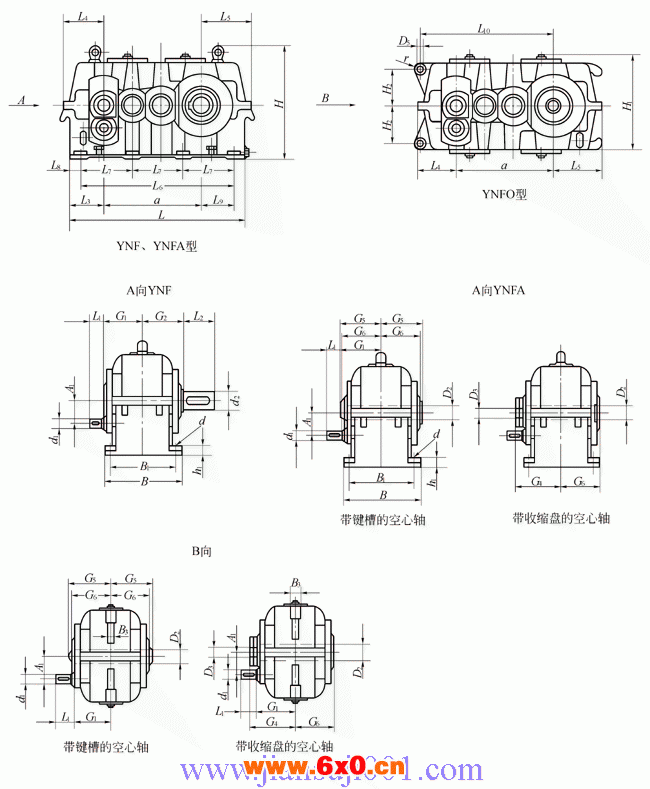

YNF、YNFO、FNFA系列圆柱齿轮减速机外形及安装尺寸

YNF、YNFO、YNFA减速器外形尺寸 (mm)

a	L		B		h₁	d₁	L₁	d₁		L₁	d₁			L₁		d₂		L₂		A₁		L₃		L₄≈			L₅≈		G₁	G₂		H₀
						i_N=112～280		i_N=280～315			i_N=315～500
395 440 497	665 745 840		320 355 390		32 40 40	16k6 19k6 22k6	30 35 35	14k6 16k6 19k6		30 30 35	- - -			- - -		85m6 95m6 100m6		140 160 180		63 70 80		85 97.5 110.5		109 128 141			209 238 263		145 160 170	155 170 190		200 225 250
555 620 705	930 1025 1160		450 500 570		50 50 63	24k6 28m6 32m6	40 50 60	22k6 24k6 28m6		35 40 50	- - -			- - -		110n6 130n6 140n6		180 210 240		90 100 112		120 120 140		158 160 189			293 325 364		190 210 230	215 240 270		280 315 355
790 880 995	1280 1420 1610		600 690 750		63 80 80	38m6 42m6 48m6	60 70 80	32m6 38m6 42m6		60 60 70	28m6 32m6 38m6			50 60 60		170n6 180n6 210n6		270 310 350		125 140 160		140 155 175		188 215 240			398 445 505		255 290 320	290 320 360		400 450 500
						i_N=100～160		i_N=180～250			i_N=280～500
1110 1240 1400 1570 1760	1790 2010 2260 2540 2850		830 910 1030 1160 1320		100 100 125 125 160	48m6 60m6 65m6 75m6 80m6	80 105 105 120 140	42n6 55m6 60m6 65m6 70m6		70 90 105 105 120	38m6 48m6 48m6 55m6 65m6			60 80 80 90 105		240n6 270n6 300n6 340n6 390n6		400 450 500 550 650		180 200 225 250 280		200 235 255 295 335		277 324 344 400 448		557 624 694 780 868		355 400 450 500 575		400 440 500 560 645		560 630 710 800 900
a	H≈	L₆		L₇		B₁	L₈		L₉	H₁≈		B₃	D₅ H₁₁		H₂		L₁₀		r		地脚螺栓				平均质量(kg)						参考油量(L)
																					d		数量		YNF YNFA				YNFO		YNF YNFA		YNFO
395 440 497	415 462 511	570 630 705		190 210 235		275 300 335	47.5 57.5 67.5		137.5 150 165	430 474 522		35 45 50	25 30 35		130 145 160		475 530 602		26 30 35		M16 M20 M20		8 8 8		205 290 400				175 245 330		16 21 29		10 14 19
555 620 705	570 644 719	810 855 960		270 285 320		380 430 490	60 85 100		195 200 215	580 658 728		55 60 70	40 40 45		180 200 230		670 735 845		40 40 46		M24 M24 M30		8 8 8		550 760 1100				460 640 890		40 58 82		26 36 49
790 880 995	806 906 1006	1080 1200 1350		360 400 450		520 590 650	100 110 130		250 275 310	812 912 1012		80 90 105	50 55 60		260 310 330		930 1040 1170		53 55 60		M30 M36 M36		8 8 8		1450 2000 2700				1200 1650 2300		140 185 260		80 110 150
1110 1240 1400 1570 1760	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400		500 560 630 710 800		710 790 890 1000 1140	145 165 185 205 225		335 370 420 470 530	1122 1262 1392 1562 1766		105 110 110 130 140	65 70 80 90 100		370 420 460 520 580		1310 1465 1650 1850 2080		70 80 90 100 110		M42 M42 M48 M48 M56		8 8 8 8 8		3900 5200 7300 11000 14000				3300 4400 6200 9200 11500		360 530 570 900 1200		210 280 380 530 730
