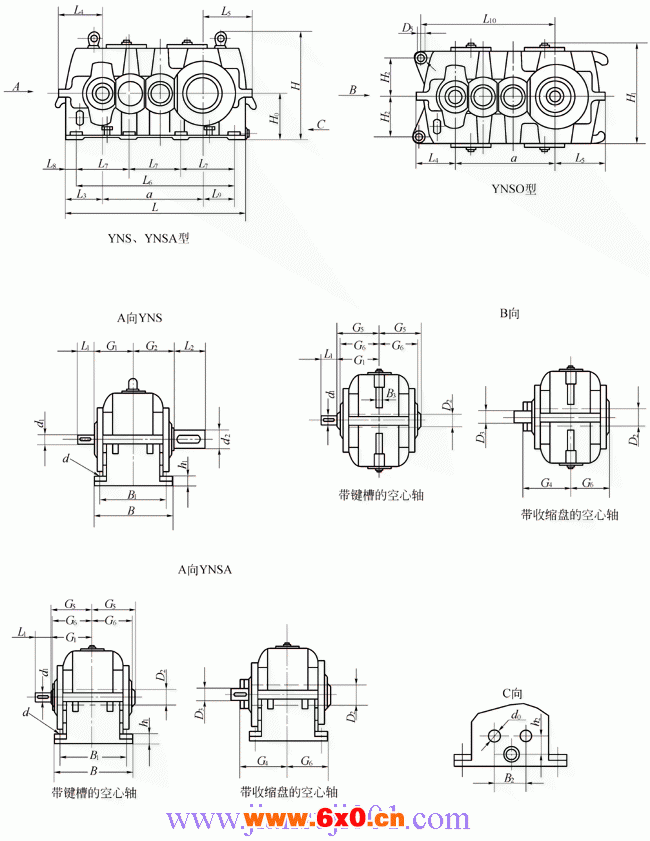

YNS、YNSO、YNSA系列圆柱齿轮减速机外形及安装尺寸（YB/T050-93）

YNS、YNSO、YNSA系列圆柱齿轮减速机外形及安装尺寸

YNS、YNSO、YNSA减速器外形尺寸 (mm)

a	L	B	h₁	d₁	L₁	d₁	L₁	d₂	L₂	L₃	L₄≈	L₅≈	G₁	G₂	H₀	H≈	L₆
a	L	B	h₁	i_N=22.4～71		i_N=80～100		d₂	L₂	L₃	L₄≈	L₅≈	G₁	G₂	H₀	H≈	L₆
352 395 440	600 665 745	290 320 355	32 32 40	24k6 28m6 32m6	40 50 60	19k6 22k6 22k6	35 35 35	75m6 85m6 95m6	120 140 160	83 85 97.5	107 109 128	188 209 238	130 145 160	140 155 170	180 200 225	375 415 462	510 570 630
497 555 620	840 930 1025	390 450 500	40 50 50	38m6 42m6 48m6	60 70 80	24k6 32m6 38m6	40 60 60	100m6 110n6 130n6	180 180 210	110.5 120 120	141 158 160	263 293 325	175 200 225	190 215 240	250 280 315	511 570 644	705 810 855
705	1160	570	63	48m6	80	42m6	70	140n6	240	140	189	364	255	270	355	719	960
				i_N=20～35.5		i_N=40～90
790 880 995	1280 1420 1610	600 690 750	63 80 80	60m6 65m6 70m6	105 105 120	48m6 55m6 60m6	80 90 105	170m6 180n6 210n6	270 310 350	140 155 175	188 215 240	398 445 505	275 305 345	290 320 360	400 450 500	806 906 1006	1080 1200 1350
				i_N=20～45		i_N=50～90
1110 1240 1400 1570 1760	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	80m6 95m6 110n6 120n6 140n6	140 160 180 210 240	65m6 75m6 85m6 90m6 100m6	105 120 140 160 180	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	200 235 255 295 335	277 324 344 400 448	557 624 694 780 868	385 400 460 520 595	400 440 500 560 645	560 630 710 800 900	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400

a	L₇	B₁	L₈	L₉	H₁≈	B₃	D₅ H₁₁	H₂	L₁₀	r	冷却盘管接口			地脚螺栓		平均质量（Kg）		参考油量（L）
a	L₇	B₁	L₈	L₉	H₁≈	B₃	D₅ H₁₁	H₂	L₁₀	r	d₀(＂)	B₂	h₂	d	数量	YNS YNSA	YNSO	YNS	YNSO	YNSA
352 395 440	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	390 480 474	32 35 45	22 25 30	115 130 145	427 475 530	23 26 30	G1/2 G1/2 G1/2	80 90 110	33 33 37	M16 M16 M20	8 8 8	150 205 285	130 175 245	10 14 19	6.5 9 12	9.5 12.5 18
497 555 620 705	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	522 580 658 728	50 55 60 70	35 40 40 45	160 180 200 230	602 670 735 845	35 40 40 46	G1/2 G1/2 G1/2 G1/2	110 140 140 140	54 60 60 62	M20 M24 M24 M30	8 8 8 8	390 540 750 1050	330 460 640 890	26 36 53 75	16 22 32 43	23 31 47 68
790 880 995	360 400 450	520 590 650	100 110 130	250 275 310	812 912 1012	80 90 105	50 55 60	260 310 330	930 1040 1170	53 55 60	G3/4 G3/4 G3/4	200 200 260	72 80 82	M30 M36 M36	8 8 8	1400 1950 2650	1200 2700 2300	115 160 220	59 83 115	98 140 190
1110 1240 1400 1570 1760	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	1122 1262 1392 1562 1766	105 110 110 130 140	65 70 80 90 100	370 420 460 520 580	1310 1465 1650 1850 2080	70 80 90 100 110	G3/4 G3/4 - - -	260 260 - - -	84 84 - - -	M42 M42 M48 M48 M56	8 8 8 8 8	3800 5100 7200 10800 14000	3200 4400 6200 9000 11500	300 450 520 820 1150	155 210 290 400 560	265 360 380 600 840
