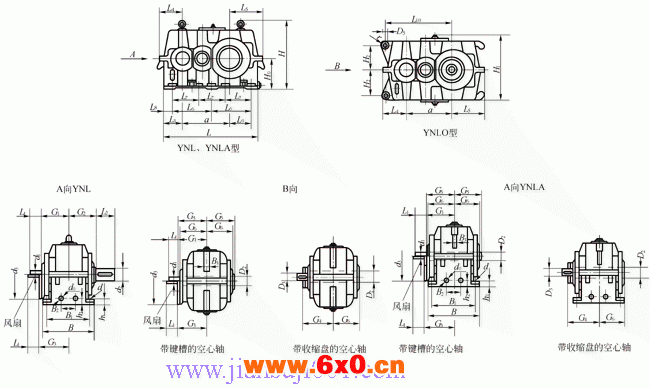

YNL、YNLO、YNLA系列圆柱齿轮减速机外形及安装尺寸（YB/T050-93）

YNL、YNLO、YNLA系列圆柱齿轮减速机外形及安装尺寸

YNL、YNLO、YNLA减速器外形尺寸 (mm)

a	L	B	h₁	d₁	L₁	G₃	d₁	L₁	G₃	d₂	L₂	d₃	L₃	L₄≈	L₅≈	G₁	G₂	H₀
a	L	B	h₁	i_N=6.3～11.2			i_N=12.5～20			d₂	L₂	d₃	L₃	L₄≈	L₅≈	G₁	G₂	H₀
192 215 240	385 425 475	215 235 245	22 25 25	24k6 28m6 32m6	40 50 60	— — 140	22k6 24k6 28m6	35 40 50	— — —	48m6 55m6 65m6	80 90 105	— — 202	75.5 77.5 85	92 98 106	134 153 171	105 115 125	110 115 125	125 140 160
272 305 340	540 600 665	290 320 355	32 32 40	38m6 42m6 48m6	60 70 80	160 180 190	32m6 32m6 38m6	60 60 60	— — 190	75m6 85m6 95m6	120 140 160	202 251 251	103 110 117.5	126 134 148	188 209 238	140 150 165	140 155 170	180 200 225
385 430 480 545	755 830 920 1030	390 450 500 570	40 50 50 63	48m6 60m6 65m6 75m6	80 105 105 120	220 235 285 305	42m6 48m6 55m6 60m6	70 80 90 105	220 235 285 305	100m6 110n6 130n6 140n6	180 180 210 240	315 315 385 385	137.5 145 155 170	168 184 195 219	263 293 325 364	185 210 235 260	190 215 240 270	250 280 315 355
610 680 770	1150 1280 1450	600 690 750	63 80 80	85m6 90m6 100m6	140 160 180	335 380 420	70m6 80m6 85m6	120 140 140	335 380 420	170n6 180n6 210n6	270 310 350	425 529 589	190 215 240	238 275 305	398 445 505	280 310 350	290 320 360	400 450 500
				i_N=6.3～12.5			i_N=14～18
860 960 1080 1210 1360	1600 1760 1980 2220 2500	830 910 1010 1110 1320	100 100 125 125 160	110n6 120n6 140n6 160n6 180n6	180 210 240 270 310	460 515 — — —	95m6 110n6 120n6 140n6 160n6	160 180 210 240 270	460 515 — — —	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	649 689 — — —	260 265 295 335 375	337 354 384 440 533	557 624 694 780 923	390 410 460 500 595	400 440 490 540 645	560 630 710 800 900

a	H≈	L₆	L₇	B₁	L₈	L₉	H₁≈	B₃	D₅ H₁₁	H₂	L₁₀	r	冷却盘管接口			地脚螺栓		平均质量(kg)		参考油量(L)
a	H≈	L₆	L₇	B₁	L₈	L₉	H₁≈	B₃	D₅ H₁₁	H₂	L₁₀	r	d₀(〞)	B₂	h₂	d	数量	YNL YNLA	YNLO	YNL	YNLO	YNLA
192 215 240	268 297 335	160 180 200	- - -	180 200 210	32.5 32.5 37.5	85 100 112.5	286 314 350	25 28 30	16 18 20	80 90 103	257 282 320	15 18 23	G1/4 G1/4 G1/2	60 70 70	38 41 46	M12 M12 M12	6 6 6	53 72 100	46 63 87	3 4.3 6	1.6 2.3 3.2	2.8 3.8 5.5
272 305 340	375 415 462	225 250 280	- - -	245 275 300	45 50 52.5	120 135 155	390 430 474	32 35 45	22 25 30	115 130 145	367 410 450	23 26 30	G1/2 G1/2 G1/2	80 90 110	48 48 54	M16 M16 M20	6 6 6	135 185 260	120 160 225	8.5 11.5 16.5	4.5 6.3 9	7.5 11 15
385 430 480 545	515 574 646 721	310 350 380 420	- - - -	335 380 430 490	67.5 65 80 95	165 190 205 220	530 588 662 732	50 55 60 70	35 40 40 45	160 180 200 230	515 565 630 715	35 40 40 46	G1/2 G1/2 G1/2 G1/2	110 140 140 140	54 60 60 62	M20 M24 M24 M30	6 6 6 6	350 480 680 950	310 420 600 830	23 32 46 65	13 18 25 36	21 28 40 56
610 680 770	806 906 1006	475 520 -	- - 400	520 590 650	100 120 125	250 265 315	812 912 1012	80 90 105	50 55 60	260 290 325	795 895 1000	53 55 60	G3/4 G3/4 G3/4	200 200 260	72 105 108	M30 M36 M36	6 6 8	1250 1750 2450	1100 1550 2150	90 125 180	50 70 100	80 110 150
860 960 1080 1210 1360	1121 1263 1406 1583 1783	- - - - -	440 490 540 610 680	710 790 870 950 1140	140 145 180 195 230	340 390 425 480 535	1122 1266 1392 1566 -	105 110 110 130 -	65 70 80 90 -	370 420 460 520 -	1120 1225 1380 1490 -	70 80 90 100 -	G3/4 G3/4 - - -	260 260 - - -	110 110 - - -	M42 M42 M48 M48 M56	8 8 8 8 8	3400 4600 6400 8800 12500	3000 4000 5600 7700 -	250 350 380 520 600	140 195 280 390 -	220 310 360 430 600
