YND80、YND100、YND125、YND160、YND200、YND250、YND280、YND320、YND360、YND400、YND450、YND500、YND560系列圆柱齿轮减速机外形

来源：网络作者：网络转载 2019-10-01 阅读：64

YND系列圆柱齿轮减速机外形及安装尺寸（YB/T050-93）

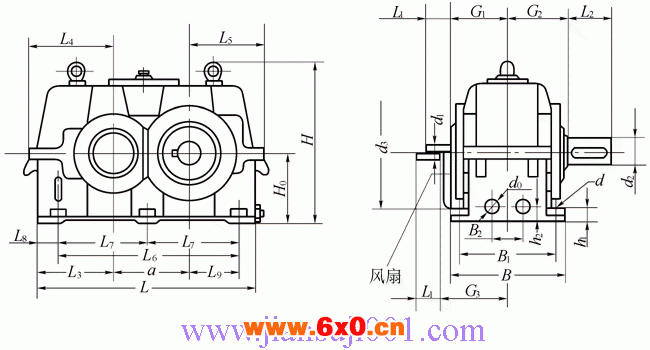

YND系列圆柱齿轮减速机外形及安装尺寸

YND减速器外形尺寸 (mm)

a	L		B		h₁		d₁			L₁		G₃		d₁			L₁		G₃		d₁		L₁			G₃	d₂		L₂		d₃
							i_N=1.25~2.8							i_N=3.15~4.5							i_N=5~6.3
80 100 125	235 290 355		150 175 195		18 22 25		28m6 42m6 48m6			50 70 80		- 105 120		24k6 28m6 38m6			40 50 60		- 105 120		19k6 22k6 28m6		35 35 50			- - -	32m6 48m6 55m6		60 80 90		- 171 202
160 200 250	445 545 680		245 310 370		32 40 50		65m6 80m6 100m6			105 140 180		150 185 225		48m6 60m6 80m6			80 105 140		150 185 225		38m6 48m6 60m6		60 80 105			150 185 225	70m6 90m6 110n6		120 160 180		251 315 385
280 320 360	755 840 930		450 500 550		50 63 63		110n6 130n6 140n6			180 210 240		275 305 340		85m6 95m6 100m6			140 160 180		275 305 340		65m6 75m6 90m6		105 120 160			275 305 340	130n6 140n6 150n6		210 240 240		425 485 529
400 450 500 560	1040 1150 1290 1440		605 645 710 780		80 80 100 100		150n6 160n6 180n6 200n6			240 270 310 400		370 400 440 470		110n6 120n6 130n6 150n6			180 210 210 240		370 400 440 470		95m6 100m6 120n6 130n6		160 180 210 210			370 400 440 470	160n6 170n6 190n6 210n6		270 270 310 350		589 649 689 689
a	L₃	L₄≈		L₅≈		G₁ G₂		H₀	H≈		L₆		L₇		B₁	L₈		L₉		冷却盘管接口					地脚螺栓			平均质量(kg)		参考油量(L)
																				d₀(〞)		B₂		h₂	d		数量
80 100 125	67.5 85 97.5	81 102 119		101 122 155		70 85 100		100 125 160	205 248 310		180 225 290		- - -		120 140 160	27.5 32.5 32.5		60 72.5 100		G1/4 G1/4 G1/4		30 35 40		23 23 40	M10 M12 M12		4 4 4	14 26 52		0.9 1.6 3.2
160 200 250	118 140 175	141 169 214		190 235 295		120 145 175		200 250 315	385 480 590		355 425 550		- - 275		200 255 305	45 60 65		122 145 190		G1/2 G1/2 G1/2		60 70 90		48 52 60	M16 M20 M24		4 4 6	105 210 400		6.5 12.5 23
280 320 360	187.5 205 220	228 254 269		328 364 397		220 245 270		355 400 450	669 749 831		620 700 770		310 350 385		380 420 470	67.5 70 80		220 245 270		G1/2 G3/4 G3/4		90 110 110		60 96 96	M24 M30 M30		6 6 6	580 800 1050		36 45 70
400 450 500 560	245 265 295 325	304 331 418 457		454 501 618 687		285 305 340 380		500 560 630 710	931 1041 1161 1297		850 950 1080 1200		425 475 540 600		510 550 610 680	95 100 105 120		300 335 390 435		G3/4 G3/4 G3/4 G3/4		110 140 140 140		104 106 108 108	M36 M36 M42 M42		6 6 6 6	1450 2000 2700 3650		90 125 180 250
