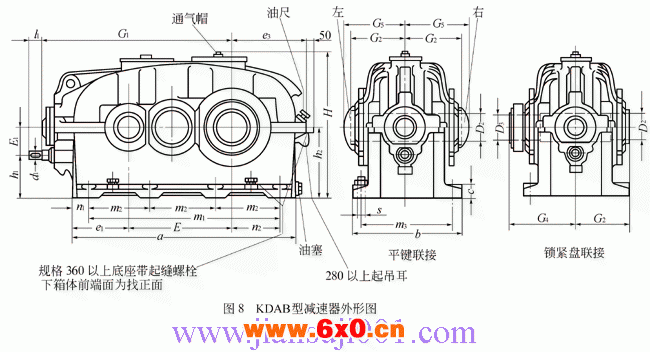

KDAB型圆柱齿轮减速器的外形及安装尺寸
KDAB型减速器外型安装尺寸
型号 规格 | a | b | c | 轴端① | 空心轴 | E | E1 | e1 | e3≈ | G1 | G2 | ||||
d1 | l1 | d1 | l1 | D②2 | D②3 | ||||||||||
iN=100－200 | iN=224－500 | ||||||||||||||
160 180 200 | 600 665 745 | 290 320 355 | 32 32 40 | 16k6 19k6 22k6 | 30 35 35 | 14k6 16k6 19k6 | 30 30 35 | 85H7 100H7 110H7 | - - - | 272 305 340 | 63 70 80 | 163 175 197.5 | 188 209 238 | 507 565 622 | 135 150 165 |
225 250 280 320 | 840 930 1025 1160 | 390 450 500 570 | 40 50 50 63 | 24k6 28m6 32m6 32m6 | 40 50 60 60 | 22k6 24k6 28m6 28m6 | 35 40 50 50 | 120H7 140H7 150H7 170H7 | - - 140H7 160H7 | 385 430 480 545 | 90 100 112 125 | 222.5 245 260 300 | 263 293 325 364 | 700 778 862 970 | 177.5 200 230 250 |
iN=90－160 | iN=180－500 | ||||||||||||||
360 400 450 | 1280 1420 1610 | 600 690 750 | 63 80 80 | 38m6 42m6 48m6 | 60 70 80 | 28m6 32m6 38m6 | 50 60 60 | 180H7 200H7 230H7 | 170H7 190H7 220H7 | 610 680 770 | 140 160 180 | 320 355 400 | 398 445 505 | 1070 1195 1330 | 280 315 345 |
iN=90－280 | iN=315－500 | ||||||||||||||
500 560 630 710 800 | 1790 2010 2260 2540 2850 | 830 910 1030 1160 1320 | 100 100 125 125 160 | 55m6 60m6 65m6 75m6 90m6 | 90 105 105 120 160 | 42m6 42m6 48m6 60m6 65m6 | 70 70 80 105 105 | 260H7 300H7 340H7 370H7 410H7 | 245H7 285H7 325H7 355H7 395H7 | 860 960 1080 1210 1360 | 200 225 250 280 320 | 450 515 575 655 735 | 557 624 694 780 868 | 1480 1680 1895 2120 2370 | 380 425 470 530 605 |
型号 规格 | 锁紧盘 | G5 | h1 | h2 | H≈ | m1 | m2 | m3 | n1 | n2 | 地脚螺栓 | 平均重量 /kg | 最大油量 /L | ||
G4 | 型号 HSD | s | 数量件 | ||||||||||||
160 180 200 | - - - | - - - | 170 185 200 | 117 130 145 | 180 200 225 | 375 415 462 | 510 570 630 | 170 190 210 | 245 275 300 | 45 47.5 57.5 | 120 137.5 150 | M16 M16 M20 | 8 8 8 | 160 225 320 | 12 16 22 |
225 250 280 320 | - - 335 375 | - - 195-12 220-12 | 215 240 - - | 160 180 203 | 250 280 315 355 | 511 570 644 719 | 705 810 855 960 | 235 270 285 320 | 335 380 430 490 | 67.5 60 85 100 | 165 195 200 215 | M20 M24 M24 M30 | 8 8 8 8 | 430 580 820 1150 | 32 45 63 90 |
360 400 450 | 405 450 505 | 240-12 260-12 300-12 | - - - | 260 290 320 | 400 450 500 | 806 906 1006 | 1080 1200 1350 | 360 400 450 | 520 590 650 | 100 110 130 | 250 275 310 | M30 M36 M36 | 8 8 8 | 1500 2150 2900 | 140 190 265 |
500 560 630 710 800 | 550 600 670 730 825 | 340-12 380-12 420-12 460-12 500-12 | - - - - - | 360 405 460 520 580 | 560 630 710 800 900 | 1121 1261 1406 1581 1783 | 1500 1680 1890 2130 2400 | 500 560 630 710 800 | 710 790 890 1000 1090 | 145 165 185 205 225 | 335 370 420 470 530 | M42 M42 M48 M48 M56 | 8 8 8 8 8 | 4200 5600 7700 10500 14500 | 370 540 570 900 1270 |
带平键的轴端，按GB1096—79.A型。
