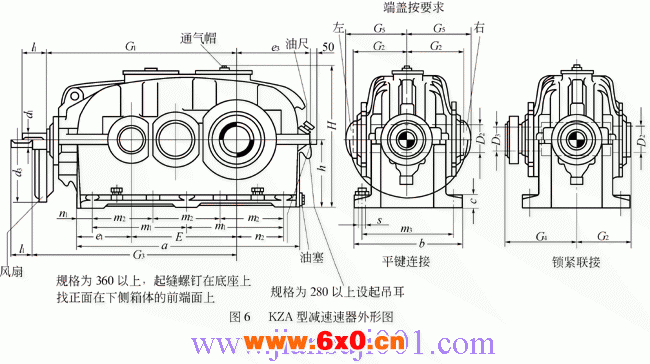

KZA型圆柱齿轮减速器的外形及安装尺寸
KZA型减速器外型安装尺寸 (mm)
尺寸、重量及油量 | |||||||||||||||||
型号规格 | a | b | c | 轴端① | |||||||||||||
d1 | l1 | G3 | d1 | l1 | G3 | d1 | l1 | D2 | D3 | d③3 | E | e1 | e3≈ | ||||
iN=14－35.5 | iN=40－71 | iN=80－90 | |||||||||||||||
112 125 140 | 430 480 530 | 215 235 245 | 22 25 25 | 19k6 22k6 24k6 | 35 35 40 | - - - | 14k6 19k6 19k6 | 30 35 35 | - - - | 14k6 19k6 19k6 | 30 35 35 | 55H7 65H7 70H7 | - - - | - - - | 192 215 240 | 120.5 132.5 140 | 134 153 171 |
160 180 200 | 600 665 745 | 290 320 355 | 32 32 40 | 28m6 32m6 38m6 | 50 60 60 | - 605 675 | 22k6 24k6 28m6 | 35 40 50 | - - - | 19k6 22k6 24k6 | 35 35 40 | 85H7 100H7 110H7 | - - - | - 252 316 | 272 305 340 | 163 175 197.5 | 188 209 238 |
225 250 280 320 | 840 830 1025 1160 | 390 450 500 570 | 40 50 50 63 | 38m6 42m6 48m6 55m6 | 60 70 80 90 | 765 855 940 1055 | 32m6 38m6 38m6 42m6 | 60 60 60 70 | - - - - | 28m6 32m6 32m6 38m6 | 50 60 60 60 | 120H7 140H7 150H7 170H7 | - - 140H7 160H7 | 386 426 556 590 | 385 430 480 545 | 222.5 245 260 300 | 263 293 325 364 |
iN=12.5－40 | iN=45－80 | ||||||||||||||||
360 400 450 | 1280 1420 1610 | 600 690 750 | 63 80 80 | 60m6 70m6 75m6 | 105 120 120 | 1160 1295 1435 | 48m6 60m6 70m6 | 80 105 120 | 1160 1295 1435 | - - - | - - | 180H7 200H7 230H7 | 170H7 190H7 220H7 | 614 684 764 | 610 680 770 | 320 355 400 | 398 445 505 |
iN=11.2－45 | iN=50－80 | ||||||||||||||||
500 560 630 710 800 | 1790 2010 2260 2540 2850 | 830 910 1030 1160 1320 | 100 100 125 125 160 | 85m6 100m6 110n6 120n6 130n6 | 140 180 180 210 210 | 1595 1800 - - - | 75m6 85m6 100m6 110n6 120n6 | 120 140 180 180 210 | 1595 1800 - - - | - - - - - | - - - - - | 260H7 300H7 340H7 370H7 410H7 | 245H7 285H7 325H7 355H7 395H7 | 854 914 - - - | 860 960 1080 1210 .1360 | 450 515 575 655 735 | 557 624 694 780 868 |
型号 规格 | 空心轴② | 锁紧盘 | G5 | m1 | m2 | m3 | n1 | n2 | 地脚螺栓 | 平均重量 /kg | 最大油量 /L | |||||
G1 | G2 | h | H≈ | G4 | 型号HSD | s | 数量 | |||||||||
112 125 140 | 382 430 460 | 102.5 110 117.5 | 125 140 160 | 263 292 335 | - - - | - - - | 135 140 150 | 180 205 230 | - - - | 180 200 210 | 35 35 35 | 82.5 97.5 115 | M12 M12 M12 | 6 6 6 | 62 85 115 | 4 5.5 8 |
160 180 200 | 522 575 635 | 135 150 165 | 180 200 225 | 375 415 462 | - - - | - - - | 170 185 200 | - - - | 170 190 210 | 245 275 300 | 45 47.5 57.5 | 120 137.5 150 | M16 M16 M20 | 8 8 8 | 160 220 310 | 11 16 21 |
225 250 280 320 | 710 790 865 975 | 177.5 200 230 250 | 250 280 315 355 | 511 570 644 719 | - - 335 375 | - - 195-22 220-22 | 215 240 - - | - - - - | 235 270 285 320 | 335 380 430 490 | 67.5 60 85 100 | 165 195 200 215 | M20 M24 M24 M30 | 8 8 8 8 | 420 570 800 1100 | 30 40 58 80 |
360 400 450 | 1065 1195 1330 | 280 315 345 | 400 450 500 | 806 906 1006 | 405 450 505 | 240-22 260-22 300-22 | - - - | - - - | 360 400 450 | 520 590 650 | 100 110 130 | 250 275 310 | M30 M36 M36 | 8 8 8 | 1450 2100 2850 | 105 145 200 |
500 560 630 710 800 | 1485 1680 1895 2120 2370 | 380 425 470 530 605 | 560 630 710 800 900 | 1121 1261 1406 1581 1783 | 550 600 670 730 800 | 340-22 380-22 420-22 460-22 500-22 | - - - - | - - - - | 500 560 630 710 800 | 710 790 890 1000 1140 | 145 165 185 205 225 | 335 370 420 470 530 | M42 M42 M48 M48 M56 | 8 8 8 8 8 | 4100 5500 7600 10500 14500 | 270 370 400 630 870 |
①轴端的平键按GB1096—76，A型；中心孔按GB145—85。
②只有规格为180～560可有风扇冷却。
要对带风扇的减速器加设罩子时，应留出足够的通风空间。
