KZN型圆柱齿轮减速器的外形及安装尺寸

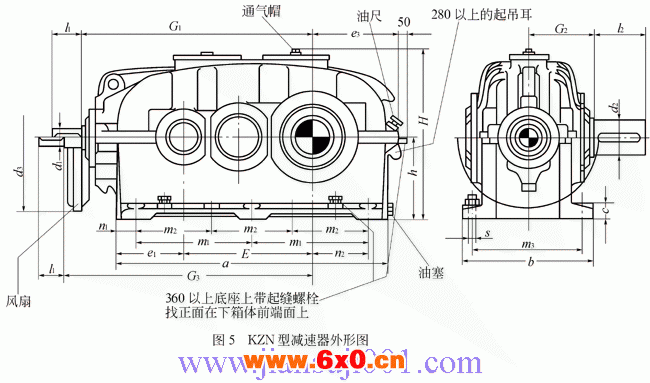

KZN型减速器外形安装尺寸
尺寸、重量及油量 | ||||||||||||||||||
型号规格 | a | b | c | 轴端① | ||||||||||||||
d1 | l1 | G3 | d1 | l1 | G3 | d1 | l1 | d2 | l2 | d②3 | E | e1 | e3≈ | G1 | ||||
iN=14－35.5 | iN=40－71 | iN=80－90 | ||||||||||||||||
112 125 140 160 | 430 480 530 600 | 315 235 245 290 | 22 25 25 32 | 19k6 22k6 24k6 28m6 | 35 35 40 50 | - - - - | 14k6 19k6 19k6 22k6 | 30 35 35 35 | - - - - | 14k6 19k6 19k6 19k6 | 30 35 35 35 | 48m6 55m6 65m6 75m6 | 80 90 105 120 | - - - - | 192 215 240 272 | 120.5 132.5 140 163 | 134 153 171 188 | 382 430 460 522 |
180 200 | 665 745 | 320 355 | 32 40 | 32m6 38m6 | 60 60 | 605 675 | 24k6 28k6 | 40 50 | - - | 22k6 24k6 | 35 40 | 85m6 95m6 | 140 160 | 252 316 | 305 340 | 175 197.5 | 209 238 | 575 635 |
225 250 280 320 | 840 930 1025 | 390 450 500 570 | 40 50 50 63 | 38m6 42m6 48m6 55m6 | 60 70 80 90 | 765 855 940 1055 | 32m6 38m6 38m6 42m6 | 60 60 60 70 | - - - - | 28m6 32m6 32m6 38m6 | 50 60 60 60 | 100m6 110n6 130n6 140n6 | 180 180 210 240 | 286 526 556 590 | 385 430 480 545 | 222.5 245 260 300 | 263 293 325 364 | 710 790 865 975 |
iN=12.5－40 | iN=45－80 | |||||||||||||||||
360 400 450 | 1280 1420 1610 | 600 690 750 | 63 80 80 | 60m6 70m6 75m6 | 105 120 120 | 1160 1295 1435 | 48m6 60m6 70m6 | 80 105 120 | 1160 1295 1435 | - - - | - - - | 170n6 180n6 210n6 | 270 310 350 | 614 684 764 | 610 680 770 | 320 355 400 | 398 445 505 | 1065 1195 1330 |
iN=11.2－45 | iN=50－80 | |||||||||||||||||
500 560 630 710 800 | 1790 2010 2260 2540 2850 | 830 910 1030 1160 1320 | 100 100 125 125 160 | 85m6 100m6 110n6 120n6 130n6 | 140 180 180 210 210 | 1595 1800 - - - | 75m6 85m6 100m6 110n6 120n6 | 120 140 180 180 210 | 1595 1800 - - - | - - - - - | - - - - - | 240n6 270n6 300n6 340n6 390n6 | 400 450 500 550 650 | 854 914 - - - | 860 960 1080 1210 1360 | 450 515 575 655 735 | 557 624 694 780 868 | 1485 1680 1895 2120 2370 |
尺寸、重量及油量 | ||||||||||||
型号规格 | G2 | h | H≈ | m1 | m2 | m3 | n1 | n2 | 地脚螺栓 | 平均重量/kg | 最大油量/L | |
S | 数量件 | |||||||||||
112 125 140 | 110 115 125 | 125 140 160 | 263 292 335 | 180 205 230 | - - - | 180 200 210 | 35 35 35 | 82.5 97.5 115 | M12 M12 M12 | 6 6 6 | 62 85 115 | 4 5.5 8 |
160 180 200 | 140 155 170 | 180 200 225 | 375 415 462 | - - - | 170 190 210 | 245 275 300 | 45 47.5 57.5 | 120 137.5 150 | M16 M16 M20 | 8 8 8 | 160 220 310 | 11 16 21 |
225 250 280 320 | 390 215 240 270 | 250 280 315 355 | 511 570 644 719 | - - - - | 235 270 285 320 | 335 380 430 490 | 67.5 60 85 100 | 165 195 200 215 | M20 M24 M24 M30 | 8 8 8 8 | 420 570 800 1100 | 30 40 58 80 |
360 400 450 | 290 320 360 | 400 450 500 | 806 906 1006 | - - - | 360 400 450 | 520 590 650 | 100 110 130 | 250 275 310 | M30 M36 M36 | 8 8 8 | 1450 2100 2850 | 115 160 220 |
500 560 630 710 800 | 400 440 500 560 645 | 560 630 710 800 900 | 1121 1261 1406 1581 1783 | - - - - - | 500 560 630 710 800 | 710 790 890 1000 1140 | 145 165 185 205 225 | 335 370 420 470 530 | M42 M42 M48 M48 M56 | 8 8 8 8 8 | 4100 5500 7600 10500 14500 | 300 450 520 820 1150 |
①带平键的轴端按GB1096—79.A型。
②带风扇冷却的只有规格180至560。
如对带风扇冷却的减速器加设护罩时，应留有空间使空气流畅。
