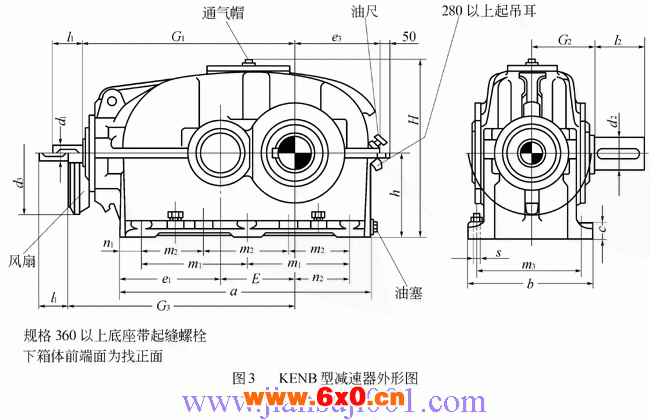

KENB型圆柱齿轮减速器的外形及安装尺寸
KENB型减速器外形安装尺寸
尺寸、重量及油量 | |||||||||||||||
型号规格 | a | b | c | 轴端① | |||||||||||
d1 | l1 | G②3 | d1 | l1 | G②3 | d2 | l2 | D③3 | E | e1 | e3≈ | ||||
iN=5－10 | iN=11.2－16 | ||||||||||||||
80 100 125 160 | 285 340 425 540 | 170 200 235 290 | 18 22 25 32 | 19k6 24k6 32m6 38m6 | 35 40 60 60 | - - 425 540 | 14k6 19k6 24k6 32m6 | 30 35 40 60 | - - - 540 | 38m6 48m6 55m6 75m6 | 60 80 90 120 | - - 252 316 | 80 100 125 160 | 117.5 135 167.5 215 | 101 122 153 188 |
200 250 280 320 | 665 830 920 1030 | 355 450 530 600 | 40 50 50 63 | 48m6 60m6 65m6 70m6 | 80 105 105 120 | 660 770 850 940 | 38m6 48m6 55m6 65m6 | 60 80 90 105 | 660 770 850 940 | 95m6 110n6 130n6 140n6 | 160 180 210 240 | 386 426 556 590 | 200 250 280 320 | 257.5 325 355 395 | 238 293 325 364 |
iN=5－12..5 | |||||||||||||||
360 400 450 500 | 1150 1280 1450 1600 | 660 760 860 960 | 63 80 80 100 | 80m6 90m6 100m6 110n6 | 140 160 180 180 | 1070 1190 1315 1475 | - - - - | - - - - | - - - - | 170n6 180n6 210n6 240n6 | 270 310 350 400 | 684 764 854 914 | 360 400 450 500 | 440 495 560 620 | 398 445 505 557 |
型号规格 | G②1 | G2 | h | H≈ | m1 | m2 | m3 | n1 | n2 | 地脚螺栓 | 平均重量/kg | 最大油量/L | |
S | 数量件 | ||||||||||||
80 100 125 160 | 270 320 395 485 | 90 100 115 140 | 90 112 140 180 | 195 240 297 375 | 115 140 180 225 | - - - - | 140 165 200 245 | 27.5 30 32.5 45 | 60 75 100 120 | M10 M12 M12 M16 | 6 6 6 6 | 28 49 87 160 | 1.1 2.1 4.5 9 |
200 250 280 320 360 | 585 705 785 870 970 | 170 215 260 295 320 | 225 280 315 355 400 | 462 574 646 721 806 | 280 350 380 420 475 | - - - - - | 300 380 460 520 580 | 52.5 65 80 95 100 | 155 190 205 220 250 | M20 M24 M24 M30 M30 | 6 6 6 6 6 | 300 540 780 1050 1450 | 17 32 46 65 100 |
400 450 500 | 1090 1210 1365 | 370 415 450 | 450 500 560 | 906 1006 1121 | 520 - - | - 400 440 | 660 760 840 | 120 125 140 | 265 315 340 | M36 M36 M42 | 6 8 8 | 2050 2800 3800 | 145 200 265 |
①带平键的轴端，按GB1096—79的A型。
②G1为不带风扇尺寸，G3为带风扇尺寸。
③带风扇冷却的只有规格125～500。
如对带风扇冷却的减速器加设防护罩时，应留有空间使空气流通。
