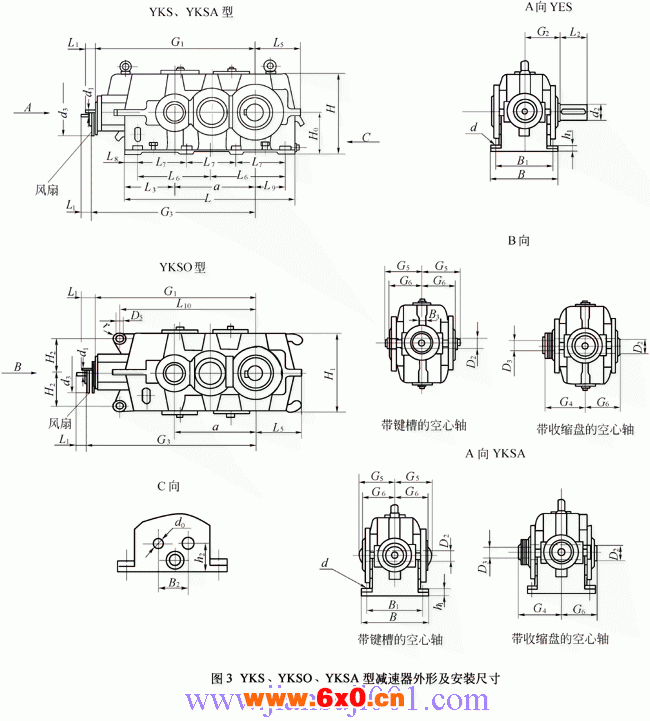

YKS、YKSO、YKSA型减速器外形及安装尺寸YB/T050-93
注：1、轴伸端配键按GB1095—79。
2、采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G2、L2、d2。
3、采用装配方式Ⅲ～Ⅵ时，中间轴的轴伸尺寸请向厂方咨询。
YKS、YKSO、YKSA型减速器外形及安装尺寸 （mm）
a | L | B | h1 | d1 | L1 | G3 | d1 | L1 | G3 | d1 | L1 | d2 | L2 | d3 | L3 | L5 | G1 | G2 | H0 |
iN=14～35.5 | iN=40～71 | iN=80～90 | |||||||||||||||||
192 215 240 | 430 480 530 | 215 235 245 | 22 25 25 | 19k6 22k6 24k6 | 35 35 40 | - - - | 14k6 19k6 19k6 | 30 35 35 | - - - | 14k6 19k6 19k6 | 30 35 35 | 48m6 55m6 65m6 | 80 90 105 | - - - | 120.5 132.5 140 | 134 153 171 | 382 430 460 | 110 115 125 | 125 140 160 |
272 305 340 | 600 665 745 | 290 320 355 | 32 32 40 | 28m6 32m6 38m6 | 50 60 60 | - 605 675 | 22k6 24k6 28m6 | 35 40 50 | - - - | 19k6 22k6 24k6 | 35 35 40 | 75m6 85m6 95m6 | 120 140 160 | - 252 316 | 163 175 197.5 | 188 209 238 | 522 575 635 | 140 155 170 | 180 200 225 |
385 430 480 545 | 840 930 1025 1160 | 390 450 500 570 | 40 50 50 63 | 38m6 42m6 48m6 55m6 | 60 70 80 90 | 765 855 940 1055 | 32m6 38m6 38m6 42m6 | 60 60 60 70 | - - - - | 28m6 32m6 32m6 38m6 | 50 60 60 60 | 100m6 110n6 130n6 140n6 | 180 180 210 240 | 386 426 556 590 | 222.5 245 260 300 | 263 293 325 364 | 710 790 865 975 | 190 215 240 270 | 250 280 315 355 |
iN=12.5～40 | iN=45～80 | ||||||||||||||||||
610 680 770 | 1280 1420 1610 | 600 690 750 | 63 80 80 | 60m6 70m6 75m6 | 105 120 120 | 1160 1295 1435 | 48m6 60m6 70m6 | 80 105 120 | 1160 1295 1435 | - - - | - - - | 170n6 180n6 210n6 | 270 310 350 | 614 684 764 | 320 355 400 | 398 445 505 | 1065 1195 1330 | 290 320 360 | 400 450 500 |
iN=11.2～45 | iN=50～80 | ||||||||||||||||||
860 960 1080 1210 1360 | 1790 2010 2260 2540 2850 | 830 910 1030 1160 1320 | 100 100 125 125 160 | 85m6 100m6 110n6 120n6 130n6 | 140 180 180 210 210 | 1595 1800 - - - | 75m6 85m6 100m6 110n6 120n6 | 120 140 180 180 210 | 1595 1800 - - - | - - - - - | - - - - - | 240n6 270n6 300n6 340n6 390n6 | 400 450 500 550 650 | 854 914 - - - | 450 515 575 655 735 | 557 624 694 780 868 | 1485 1680 1895 2120 2370 | 400 440 500 560 645 | 560 630 710 800 900 |
a | H≈ | L6 | L7 | B1 | L8 | L9 | H1≈ | B3 | D5 H11 | H2 | L10 | r | 冷却盘管 接口 | 地脚螺栓 | 平均重量/kg | 参考油量/L | ||||||
d0 | B2 | h2 | d | 数量 | YKS YKSA | YKSO | YKS | YKSO | YKSA | |||||||||||||
192 215 240 | 263 292 335 | 180 205 230 | - - - | 180 200 210 | 35 35 35 | 82.5 91.5 115 | 276 304 350 | 25 28 30 | 16 18 20 | 82 90 100 | 335 375 405 | 15 18 23 | G1/4″ G1/4″ G1/2″ | 60 70 70 | 35 35 40 | M12 M12 M12 | 6 6 6 | 62 85 115 | 51 70 96 | 4 5.5 8 | 2.7 3.7 5.2 | 4 5.5 8 |
272 305 340 | 375 415 462 | - - - | 170 190 210 | 245 275 300 | 45 47.5 57.5 | 120 137.5 150 | 390 430 474 | 33 35 45 | 22 25 30 | 125 140 160 | 455 505 560 | 23 26 30 | G1/2″ G1/2″ G1/2″ | 80 90 110 | 43 43 47 | M16 M16 M20 | 8 8 8 | 160 220 310 | 135 190 260 | 11 16 21 | 7 10 14 | 11 16 21 |
385 430 480 545 | 511 570 644 719 | - - - - | 235 270 285 320 | 335 380 430 490 | 67.5 60 85 100 | 165 195 200 215 | 522 580 658 728 | 50 55 60 70 | 35 40 40 45 | 170 190 220 240 | 625 700 765 875 | 35 40 40 46 | G1/2″ G1/2″ G1/2″ G1/2″ | 110 140 140 140 | 54 60 60 62 | M20 M24 M24 M30 | 8 8 8 8 | 420 570 800 1100 | 360 490 680 920 | 30 40 58 80 | 19 26 36 50 | 30 40 58 80 |
610 680 770 | 806 906 1006 | - - - | 360 400 450 | 520 590 650 | 100 110 130 | 250 275 310 | 812 912 1012 | 80 90 105 | 50 55 60 | 280 310 340 | 955 1060 1180 | 53 55 60 | G3/4″ G3/4″ G3/4″ | 200 200 260 | 72 80 82 | M30 M36 M36 | 8 8 8 | 1450 2100 2850 | 1200 1700 2350 | 115 160 220 | 65 90 125 | 105 145 200 |
860 960 1080 1210 1360 | 1121 1261 1406 1581 1783 | - - - - - | 500 560 630 710 800 | 710 790 890 1000 1140 | 145 165 185 205 225 | 335 370 420 470 530 | 1122 1262 1392 1562 1766 | 105 110 110 130 140 | 65 70 80 90 100 | 380 430 460 520 580 | 1320 1515 1710 1910 2140 | 70 80 90 100 110 | G3/4″ G3/4″ - - - | 260 260 | 84 84 | M42 M42 M48 M48 M56 | 8 8 8 8 8 | 4100 5500 7600 10500 14500 | 3300 4400 6000 8100 11500 | 300 450 520 820 1150 | 170 230 320 450 640 | 270 370 400 630 870 |
