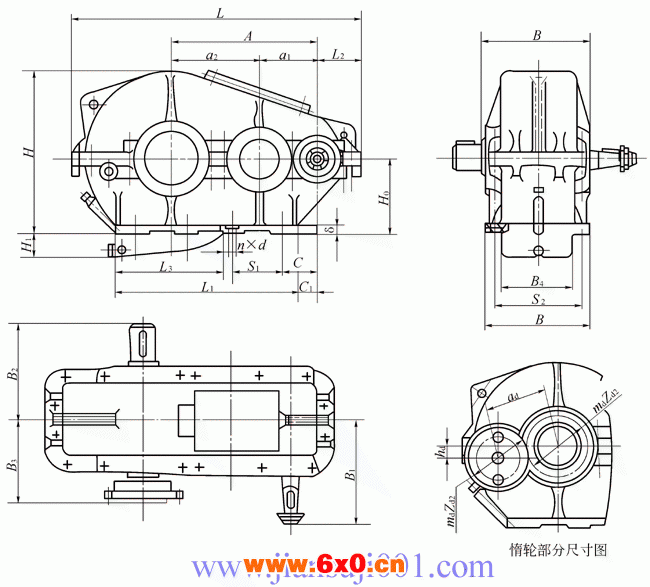

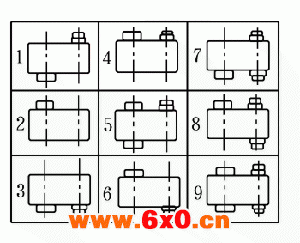

ZQ ZQH ZQSH型减速器的外形尺寸及其装配型式
型号 | 中心距 | 中心高 H0 | 最大外形尺寸 | 轴端尺寸 | L | L2 | L3 | |||||||
a | a1 | a2 | L | B | H | 高速轴 | 低速轴 | |||||||
B1 | B2 | B3 | ||||||||||||
ZQ ZQH ZQSH | 250 | 250 | 100 | 150 | 160-1 | 540 | 230 | 325 | 200 | 220 | 164.5 | 345 | 101 | - |
350 | 350 | 150 | 200 | 200-1 | 730 | 290 | 405 | 260 | 250 | 214 | 470 | 132 | - | |
400 | 400 | 150 | 250 | 250-1 | 826 | 310 | 490 | 270 | 300 | 234 | 490 | 133 | - | |
500 | 500 | 200 | 300 | 300-1.5 | 986 | 350 | 590 | 330 | 325 | 270 | 620 | 148 | - | |
650 | 650 | 250 | 400 | 320-1.5 | 1278 | 470 | 700 | 430 | 140 | 342 | 830 | 183 | 495 | |
750 | 750 | 300 | 450 | 320-1.5 | 1448 | 510 | 745 | 450 | 450 | 362 | 1020 | 207 | 620 | |
850 | 850 | 350 | 500 | 400-1.5 | 1632 | 580 | 875 | 510 | 525 | 403 | 1100 | 236 | 610 | |
1000 | 1000 | 400 | 600 | 400-1.5 | 1896 | 660 | 965 | 550 | 605 | 507 | 1350 | 257 | 870 | |
型号 | B4 | H1 | g | 安装尺寸 | 惰轮部分 | 最大 重量 Kg | |||||||||
C | C1 | 孔距 | 孔径 | 孔数 | ad | hd | md | Zd2 | |||||||
S1 | S2 | ||||||||||||||
ZQ ZQH ZQSH ZQA | 250 | — | — | 20 | 60 | 28 | 235 | 190 | 17 | 4 | — | — | — | — | — |
350 | — | — | 25 | 100 | 40 | 310 | 250 | 17 | 4 | — | — | — | — | — | |
400 | — | — | 25 | 110 | 80 | 370 | 270 | 17 | 4 | — | — | — | — | — | |
500 | — | — | 25 | 130 | 80 | 240 | 310 | 17 | 6 | 216 | 30 | 4 | 68 | ||
650 | 318 | 95 | 35 | 160 | 85 | 215 | 410 | 25 | 8 | 276 | 50 | 4 | 69 | ||
750 | 362 | 130 | 35 | 155 | 55 | 275 | 450 | 25 | 8 | — | — | — | — | — | |
850 | 418 | 105 | 40 | 155 | 75 | 300 | 520 | 32 | 8 | 272 | 30 | 4 | 73 | ||
1000 | 478 | 200 | 40 | 200 | 100 | 350 | 590 | 32 | 8 | — | — | — | — | — | |
注：1括号内尺寸只用于Z型加粗单伸轴器，且尽可能不用。（如粗单伸轴端仅适用于ZQH、ZQSH）
2 JZQ于ZQ(ZQH、ZQSH)仅出轴键槽不同其它均相同。
规格 | 250 | 350 | 400 | 500 | 650 | 750 | 850 | 1000 | |
键宽b2 | JZQ型 | 18（8） | 18（8） | 28（8） | 28（8） | 36（10） | 36（10） | 36（12.8） | 40（3.5） |
键横深t | ZQ型 | 16（6.5） | 16（6.5） | 24（9） | 24（9） | 32（11.5） | 32（11.5） | 36（12.8） | 40（13.5） |
