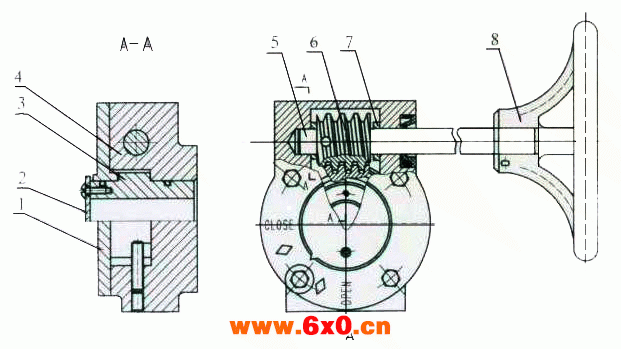

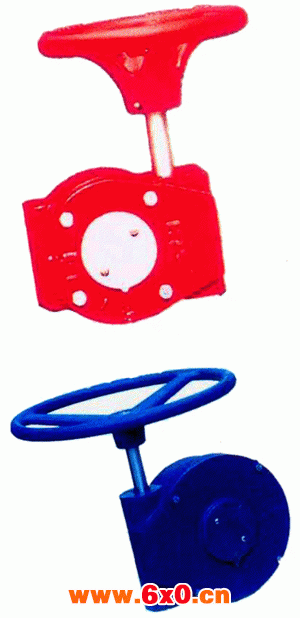

XJ系列单级阀门减速器主要件明细表
8 | 1 | HT200GB9439-88 | WCB GB2229-88 | |
7 | 挡圈 | 1 | 45GB699-88 | |
6 | 蜗杆 | 1 | 45GB699-88 | |
5 | 蜗杆轴 | 1 | 45GB699-88 | |
4 | 减速器壳 | 1 | HT200GB9439-88 | WCB GB12229-88 |
3 | 蜗轮 | 1 | QT500-7GB1348-88 | |
2 | 指示盘 | 1 | Q235A GB700-88 | |
1 | 减速器盖 | 1 | HT200GB9439-88 | WCB GB12229-88 |
序号 | 名称 | 数量 | 材料 | 可选材料 |
XJ系列单级阀门减速器装置尺寸表
型号 | 适用通径DN | d | dmax | b | t+0.2 | D | D1 | D1max | n-M×L | A | B | C | E | H | φ | 输出扭矩NM | 重量kg |
XJ24 | 50～80 | 12.7 | 26 | 3 | 14.2 | 77 | 57 | 80 | 4-M6×13 | 201 | 148 | 249 | 45 | 75 | 150 | 170 | 5.2 |
100 | 15.9 | 5 | 19.2 | 92 | 70 | ||||||||||||
125～150 | 19.05 | 21.4 | 300 | 270 | 8.8 | ||||||||||||
XJ30 | 200 | 22.2 | 30 | 5 | 24.5 | 115 | 89 | 90 | 4-M12×15 | 315 | 238 | 300 | 63 | 85 | 300 | 700 | 12.3 |
250 | 28.6 | 45 | 8 | 31.9 | |||||||||||||
XJ50 | 300～350 | 31.8 | 45 | 8 | 35 | 140 | 108 | 108 | 4-M12×18 | 310 | 226 | 310 | 78 | 86 | 300 | 1200 | 14.4 |
XJ80 | 400 | 33.3 | 54 | 10 | 36.5 | 197 | 158.75 | 170 | 4-M18×26 | 400 | 270 | 400 | 120 | 125 | 300 | 2000 | 32.0 |
450 | 38.1 | 41.5 | 410 | 270 | 450 | 400 | 34.3 |
