XGJ系列含轴承单级阀门减速机产品特点及技术参数

来源:网络  作者:网络转载   2019-10-01 阅读:905

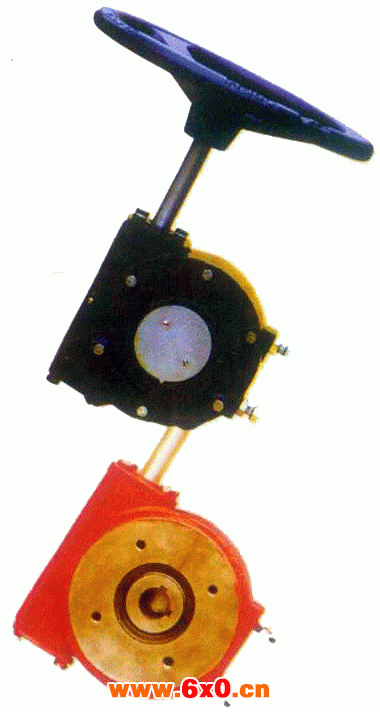

   XGJ系列含轴承单级阀门减速器
   主要用途:
   适用于旋转90°开启的小型蝶阀、球阀、旋塞阀。
   结构特点:
  1、体积小,在蜗杆两端安装了轴承,承受转矩大,机械效率高,效率比XJ系列提高了10%-20%。
  2、结构简单,零件少,操作方便。
  3、装有限位螺钉可在全开OPEN全闭CLOSE两个位置上±5°调整。
  4、蜗轮副自锁,操作简单。
  5、开关指示牌直接在蜗轮上连接,指示准确直观。
  6、产品出厂时装有专用润滑脂,外壳密填充,防水,等级为IP65。
  安装程序
  1、首先检查蜗轮轴内孔、键槽、装置壳体法兰盘与阀杆轴、键、阀体安装法兰盘是否相符。
  2、查检无误装本装置装于阀门上。
  3、转动装置上的手轮,调整限位螺钉,使指示盘上的指示针能在全关时指向CLOSE,全开时指向OPEN。
   维修保养
   1、不得在超越本装置额定工况的条件下使用。
   2、每两年定期检查装置润滑情况。
    XGJ系列含轴承阀门减速器技术参数
XGJ系列含轴承阀门减速器主要件明细表
型号
XGJ30
XGJ50
XGJ80
XGJ70
速比
30:1
50:1
80:1
70:1
最大行程
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
额定输入
110
105
125
240
额定输出
1000
1400
4500
2500
效率%
30.3
26.6
26.7
25
