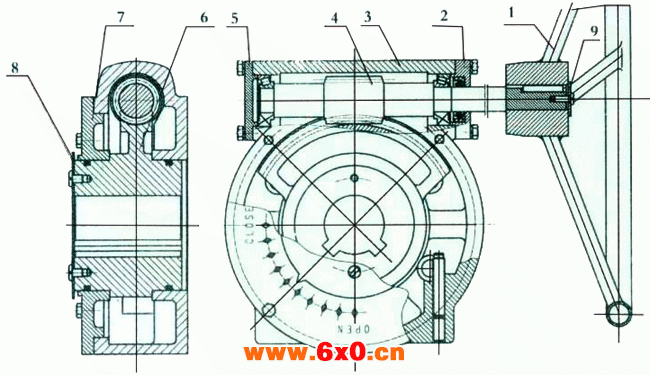

XGJ系列含轴承单级阀门减速器结构简介及外形安装尺寸
9 | 小档圈 | 1 | 45GB699-88 | |
8 | 指示盘 | 1 | Q235A GB700-88 | 铝板 |
7 | 大盖 | 1 | HT200GB9439-88 | WCB GB12229-88 |
6 | 蜗轮 | 1 | QT500-7GB1348-88 | |
5 | 左端盖 | 3 | GT200GB9439-88 | WCB GB12229-88 |
4 | 蜗杆 | 3 | 45GB699-88 | |
3 | 壳体 | 1 | HT200GB9439-88 | WCB GB12229-88 |
2 | 右端盖 | 1 | HT200GB9439-88 | WCB GB12229-88 |
1 | 1 | HT200GB9439-88 | WCB GB12229-88 | |
序号 | 名称 | 数量 | 材料 | 可选材料 |
XGJ系列含轴承阀门减速器尺寸表
型号 | 适用通径ND | d | dmax | b | t+0.2 | D | D1 | D1max | n-M×L | A | B | C | E | F | H | h | φ | 输出扭矩NM | 重理kg |
XGJ30 | 200 | 22.2 | 30 | 5 | 24.5 | 142 | 89 | 120 | 14-M12×15 | 341 | 254 | 312 | 63 | 195 | 90 | 37 | 300 | 1000 | 13 |
250 | 28.6 | 8 | 31.9 | ||||||||||||||||
XGJ50 | 300～350 | 31.8 | 45 | 8 | 35.0 | 180 | 108 | 140 | 14-12×18 | 346 | 254 | 335 | 80 | 220 | 101 | 38.5 | 300 | 1400 | 17 |
XGJ80 | 400 | 33.3 | 78 | 10 | 36.6 | 225 | 158.75 | 200 | 14-M16×26 | 470 | 342 | 467 | 120 | 310 | 120 | 55 | 400 | 2500 | 38 |
450 | 38.1 | 41.5 | |||||||||||||||||
XGJ70 | 500 | 41.3 | 84 | 10 | 44.6 55.1 | 260 | 165 | 216 | 14-M18×25 | 558 | 428 | 610 | 126 | 296 | 120 | 52 | 705 | 4500 | 45 |
600 | 50.8 | 16 | 14-M20×25 |
