XLS系列丝械螺母式阀门减速机产品特点及技术参数

来源:网络  作者:网络转载   2019-10-01 阅读:321

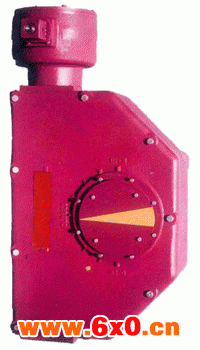

XLS系列丝械螺母式阀门减速器产品特点及技术参数
    主要用途
   适用于大型蝶阀和球阀等阀门。
   结构特点
   1、速比大、输出扭矩大,相对体积小。
   2、通过变换齿轮箱与壳体的相对位置,即可做地下头使用。
   3、设计符合AWWA C504规范要求。
   安装程序
   1、检查壳体法兰盘的连接尺寸与订货要求是否一致,与要西装的阀体外伸轴及安装法兰盘是否相符。
   2、检查无误装本装置装于阀门上。
   3、转动装置上的手轮,调整限位螺母,使指示盘上的指示针能在全关时指向CLOSED,全开时指向OPEN。
   维修保养
   1、不得在超越本装置额定工况的条件下使用。
   2、将所有活动零件用美孚EP-2润滑脂厚厚涂上一层。
   3、每两年定期检查装置润滑情况。
   XLS系列丝杠螺母式阀门减速器技术参数

型号
输出转扭
速比
开启圈数
锥齿轮速比
最大阀杆直径
XLS1
25000
720:1
180
3:1
127.3
XLS1B*
XLS2
57000
1100:1
275
5:1
171.7
XLS2B*
XLS3
122000
2200:1
550
7.5:1
203.5
XLS3B*
注:*号减速器为地下式
