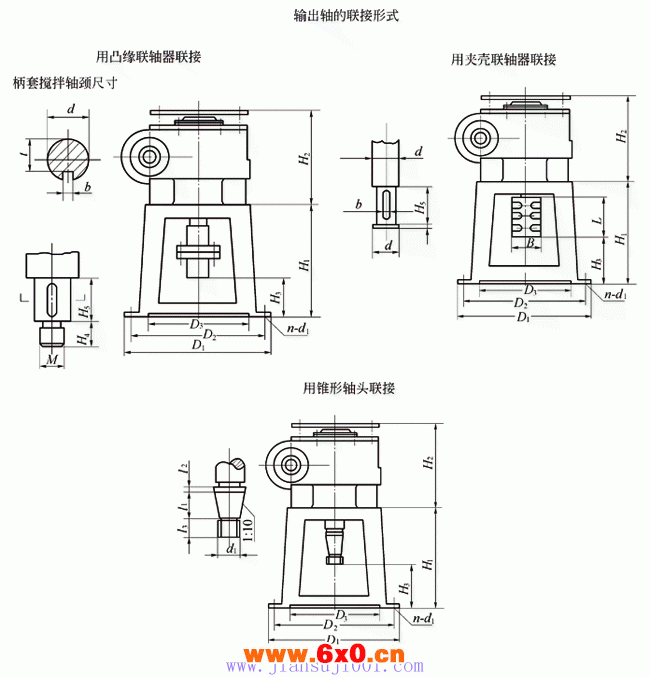

MA型蜗轮减速机安装尺寸
| 型号 | 尺寸 | |||||||||||||||||||
| d | M | D1 | D2 | D3 | H1 | H2 | H3 | H4 | H5 | t | b | d1 | l1 | l2 | l3 | φ | L | B | n-φd1 | |
| MA6 | φ46 | M30×1.5 | 392 | 350 | 295 | 350 | 300 | 170 | 30 | 58 | 44.5 | 14 | M33 | 47 | 6 | 34 | 5 | 125 | 108 | 4-φ30 |
| MA8 | φ50 | M30×1.5 | 442 | 400 | 345 | 350 | 380 | 150 | 28 | 80 | 49.5 | 14 | M42 | 53 | 8 | 44 | 8 | 170 | 135 | 4-φ30 |
| MA10 | φ65 | M48×2 | 500 | 450 | 390 | 500 | 450 | 310 | 35 | 105 | 63 | 18 | M52 | 58 | 8 | 49 | 8 | 200 | 172 | 4-φ30 |
| MA12 | φ100 | 600 | 550 | 440 | 625 | 730 | 440 | 170 | 90 | 28 | 180 | 185 | 12-φ22 | |||||||
