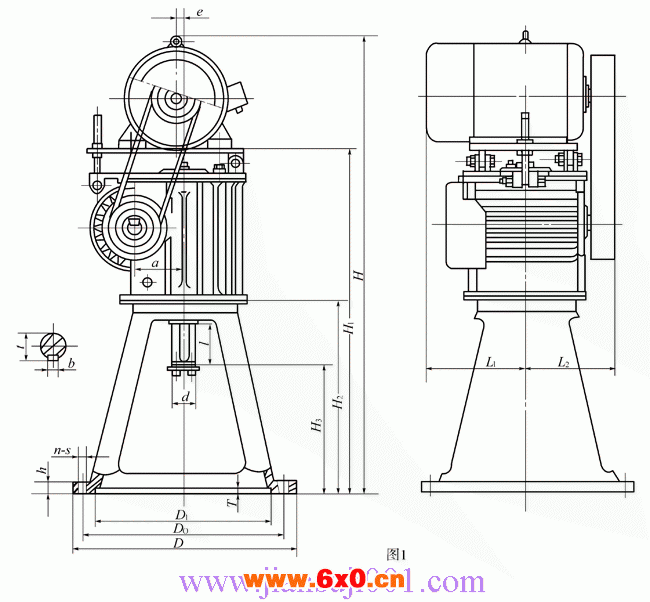

LCW型立式圆弧圆柱蜗杆减速器外形尺寸 /mm
型号 | a | D | D0 | D1 | T | h | d | l | b | t | e | H | H1 | H2 | H3 | L1 | L2 | n-s | 电机功率P1/KW | 重量/kg |
LCW80 | 80 | 305 | 270 | 235 | 6 | 24 | 40k6 | 82 | 12 | 43 | 10 | 914~989 | 744 | 445 | 340 | 130~225 | 156 | 8-φ14.5 | 0.75~1.5 | 98~118 |
350 | 300 | 250 | 2.2 | |||||||||||||||||
395 | 360 | 315 | 3 | |||||||||||||||||
LCW100 | 100 | 350 | 300 | 250 | 6 | 26 | 45k6 | 82 | 14 | 48.5 | 10 | 975~1100 | 785 | 450 | 345 | 145~225 | 186 | 8-φ14.5 | 1.5~2.2 | 145~185 |
495 | 455 | 400 | 4~5.5 | |||||||||||||||||
LCW125 | 125 | 455 | 400 | 355 | 6 | 26 | 60m6 | 105 | 18 | 64 | 15 | 1140~1280 | 895 | 505 | 370 | 200~330 | 225 | 8-φ18.5 | 3 | 215~298 |
495 | 455 | 400 | 4~5.5 | |||||||||||||||||
560 | 510 | 450 | 7.5~11 | |||||||||||||||||
LCW160 | 160 | 560 | 510 | 450 | 6 | 30 | 70m6 | 105 | 20 | 74.5 | 20 | 1350~1465 | 1035 | 535 | 390 | 242~405 | 285 | 8-φ24 | 5.5~11 | 345~465 |
600 | 560 | 490 | 11~15 | |||||||||||||||||
650 | 600 | 550 | 22 | |||||||||||||||||
LCW180 | 180 | 560 | 510 | 450 | 6 | 30 | 85m6 | 130 | 22 | 90 | 20 | 1459~1619 | 1144 | 585 | 415 | 257~455 | 310 | 12-φ24 | 7.5~11 | 385~575 |
600 | 560 | 490 | 18.5 | |||||||||||||||||
650 | 600 | 550 | 22 | |||||||||||||||||
LCW200 | 200 | 560 | 510 | 450 | 6 | 30 | 90m6 | 130 | 25 | 95 | 20 | 1535~1750 | 1200 | 605 | 435 | 292~463 | 330 | 12-φ24 | 7.5~15 | 480~685 |
650 | 600 | 550 | 22~37 | |||||||||||||||||
LCW225 | 225 | 600 | 560 | 490 | 6 | 30 | 100m6 | 165 | 28 | 106 | 25 | 1726~1871 | 1341 | 665 | 455 | 317~445 | 355 | 12-φ24 | 11~15 | 620~815 |
650 | 600 | 550 | 22~45 | |||||||||||||||||
LCW250 | 250 | 600 | 560 | 490 | 6 | 30 | 110m6 | 165 | 28 | 116 | 25 | 1785~1975 | 1390 | 680 | 470 | 357~492 | 390 | 12-φ24 | 11~18.5 | 730~1040 |
650 | 600 | 550 | 22~45 | |||||||||||||||||
700 | 650 | 600 | 55 |
注:1.减速器支架的型式与尺寸亦可根据用户要求另行确定。
2.表中与电机相关的尺寸是按Y系列电机确定的,亦可根据用户要求配用其他类型的电机。
