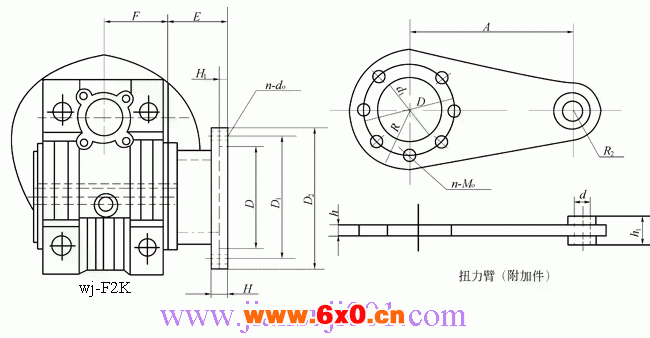

输出法兰、扭力臂外型及安装尺寸
输出法兰、扭力臂外型及安装尺寸
机型号 | 输出法兰尺寸 | 扭力臂尺寸 | |||||||||||||||
F | E | H | H1 | DH8 | D1 | D2 | n-d0 | d1H8 | D | A | R | R2 | h | h1 | d | n-M0 | |
wj30 | 29 | 26 | 6 | 4 | 50 | 68 | 80 | 4-φ6.5 | 55 | 65 | 85 | 38 | 15 | 4 | 14 | φ8 | 8-φ7 |
wj40 | 37 | 31 | 7 | 4 | 60 | 87 | 110 | 4-φ9 | 60 | 75 | 100 | 45 | 18 | 4 | 14 | φ10 | 8-φ7 |
wj50 | 44 | 47 | 9 | 5 | 70 | 90 | 125 | 4-φ11 | 70 | 85 | 100 | 50 | 18 | 4 | 14 | φ10 | 8-φ9 |
wj63 | 53 | 30 | 10 | 6 | 115 | 150 | 180 | 4-φ11 | 80 | 95 | 150 | 55 | 20 | 6 | 14 | φ10 | 8-φ9 |
wj75 | 57 | 55 | 13 | 6 | 130 | 165 | 200 | 4-φ14 | 95 | 115 | 200 | 70 | 30 | 6 | 25 | φ20 | 8-φ9 |
wj90 | 67 | 55 | 13 | 6 | 152 | 175 | 210 | 4-φ14 | 110 | 130 | 200 | 80 | 30 | 6 | 25 | φ20 | 8-φ11 |
