VF系列蜗轮蜗杆减速机选用说明及径向载荷

来源:网络  作者:网络转载   2019-10-01 阅读:469


      非固定安装型式 VF/VF 30/63减速机的说明
      (T9)
型号
型式
不允许安装型式
VF/VF 30/63
N
V6
A
V6
V
B3
F
V6
FC
V6
P
V6

      径向负载
      变速箱输入轴和输出轴的径向负载,由传动形式决定,计算方式如下:


   RC1-2      径向负载(牛顿)
        1=输入轴
        2=输出轴
    M1-2     扭矩(Nm)
    d       传动机构的直径(mm)
        (链轮、齿轮、三角皮带轮)
   Kr=1     链轮
   Kr=1.25   齿轮
   Kr=1.5-2.5  三角皮带轮
   如表T10所注明各尺寸应用如下:

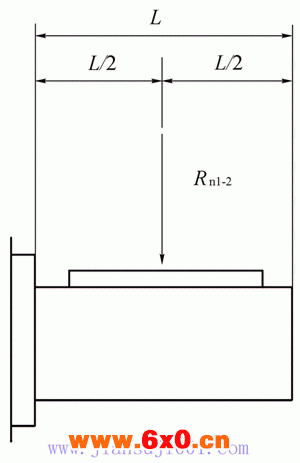

   a)轴中心点径向负载RC1-2如T10所示,其数据表示如下:
   RC1-2≤Rn1-2

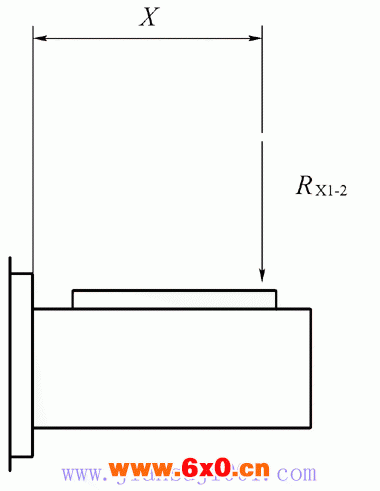

   b)负载应用距离X,如图T11所示,允许径向负载Rx1-2计算方程式:

   Rx1-2=轴中心点允许径向负载
   a.b=变速箱常数(表T12)
  X=轴伸的应用距离(mm)
  应用状态检查:RC1-2≤Rx1-2

      VF系列蜗轮蜗杆减速机选用说明及径向载荷  (T10)

VF系列蜗轮蜗杆减速机

      VF系列蜗轮蜗杆减速机选用说明及径向载荷 (T11)

VF系列蜗轮蜗杆减速机

      (T12)
型号
VF-VFR-VF/VF
变速常数
Rn2
max
[N]
输出轴
a
b
27
56
44
600
30
60
45
1700
44
71
51
2500
49
99
69
3450
63
132
102
4700
72
139
109
5750
86
147
117
7000
110
171
134
8000
130
182
142
13800
150
198
155
16000


    输出轴径向负载Rn2

    额定径向负载值,输出轴轴伸可查阅齿轮电机和变速箱选择图表。

    输出扭矩范围M2和额定扭矩Mn2,确定最大负载、负载方位和轴传输装置方向。

    如果允许值符合必需值,请查阅我们技术服务指南中的装载方向和轴旋转传输方向。

    输入轴径向负载

    变速箱输入轴中心距的计算和输入速率,标注在变速箱的选择表中。

    如果允许值符合必需值,请查阅厂家技术服务指南中的装载方向和轴旋转传输方向。

    推力负载An1-2

    最大允许推力负载按如下公式计算:

    An1=Rn1.0.2

    An2=Rn2.0.2

   推力负载是否超负荷,请咨询制造厂家技术部门。
