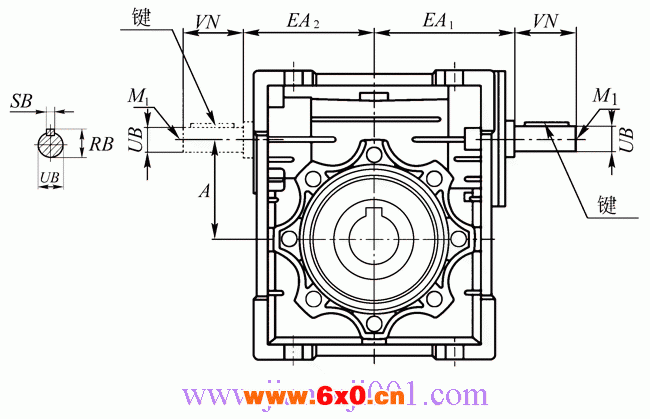

JRST（B）系列多置式蜗杆减速机安装尺寸
025 | 030 | 040 | 050 | 063 | 075 | 090 | 110 | 130 | 150 | |
A | 25 | 30 | 40 | 50 | 63 | 75 | 90 | 110 | 130 | 150 |
EA1 | - | 50 | 61 | 74 | 90 | 105 | 125 | 142 | 162 | 195 |
EA2 | - | 45 | 53 | 64 | 75 | 90 | 108 | 135 | 155 | 175 |
M1 | - | - | - | M6 | M6 | M8 | M8 | M10 | M10 | M12 |
RB | - | 10.2 | 12.5 | 16 | 21.5 | 27 | 27 | 31 | 33 | 38 |
SB | - | 3 | 4 | 5 | 6 | 8 | 8 | 8 | 8 | 10 |
UB | - | 9 | 11 | 14 | 19 | 24 | 24 | 28 | 30 | 35 |
VN | 20 | 23 | 30 | 40 | 50 | 50 | 60 | 80 | 80 | |
输入轴平键 | ||||||||||
规格 | - | 3×3 | 4×4 | 5×5 | 6×6 | 8×7 | 8×7 | 8×7 | 8×7 | 10×8 |
长度 | - | 15 | 20 | 25 | 35 | 45 | 45 | 55 | 70 | 70 |
