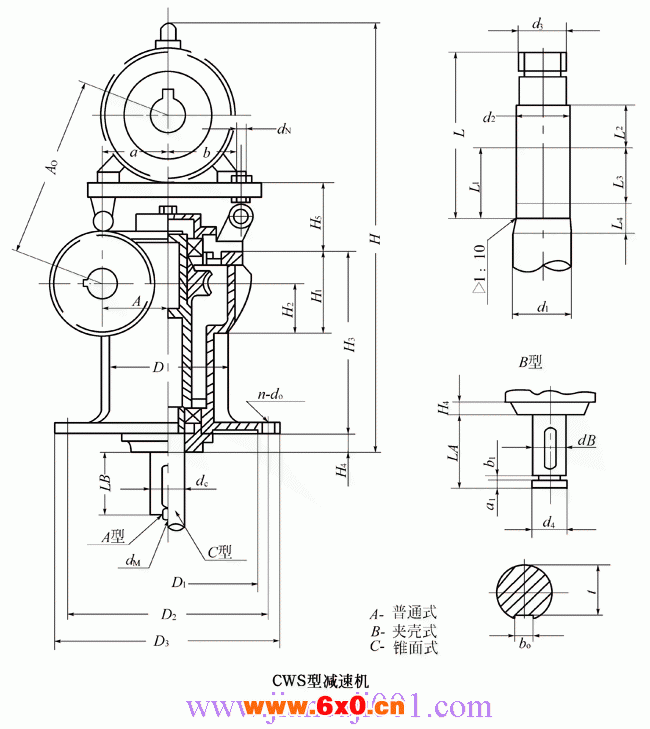

CWS型圆弧圆柱蜗杆减速机的安装尺寸
CWS减速机主要尺寸(mm)
机型号 | 输出轴直径 | A | A0 | D | H1 | H2 | H3 | H4 | H5 | H max | a | b | dN | D1 (H8) | D2 | D3 | dM | n-d0 | lA | lB | |
dA dB dc | dmax | ||||||||||||||||||||
W100-200 | 40 | 50 | 100 | -280 | 220 | 130 | 70 | 220 | 35 | 105 | 570 | 100 | 110 | 16 | 270 | 305 | 340 | 按联轴器 结构室 | 8-8 | 80 | 58 |
W100-250 | 50 | 60 | 280 | 630 | 95 | 70 | |||||||||||||||
W125-300 | 60 | 70 | 125 | -300 | 270 | 150 | 80 | 330 | 40 | 115 | 760 | 130 | 160 | 20 | 316 | 360 | 400 | 8-18 | 125 | 90 | |
W160-400 | 70 | 85 | 160 | -375 | 340 | 170 | 90 | 430 | 40 | 130 | 875 | 155 | 170 | 20 | 360 | 410 | 460 | 8-18 | 125 | 90 | |
W200-500 | 90 | 95 | 200 | -470 | 400 | 210 | 115 | 530 | 45 | 135 | 1095 | 180 | 205 | 24 | 420 | 470 | 520 | 12-23 | 165 | 150 | |
W200-550 | 580 | 1145 |
机型号 | b0 | t | d1 | d2 | d3 | L1 | L2 | L3 | L4 | L | 重量(kg) |
W100-200 | 12 | 35 | 55 | 45 | M36×1.5 | 140 | 90 | 105 | 70 | 255 | 85 |
W100-250 | 14 | 44.5 | 60 | 50 | M42×1.5 | 200 | 90 | 165 | 70 | 315 | 95 |
W125-300 | 18 | 53 | 70 | 60 | M52×1.5 | 230 | 100 | 190 | 80 | 370 | 189 |
W160-400 | 20 | 62.5 | 85 | 75 | M60×2 | 330 | 100 | 270 | 100 | 470 | 250 |
W200-500 | 25 | 81 | 95 | 85 | M72×2 | 415 | 120 | 340 | 120 | 575 | 420 |
W200-550 | 465 | 390 | 120 | 625 | 480 |
注:1、A、B型轴头适用于以钢性凸缘联轴器,夹壳联轴器,夹壳联轴器或三分式联轴器与搅拌轴连接(GT、JQ型联轴器);
2、C型轴头为空心轴套结构,适用于搅拌轴直接插入减速机空心轴套连接。
