WPWDKS型蜗轮蜗杆减速机主要尺寸

来源：网络作者：网络转载 2019-10-01 阅读：661

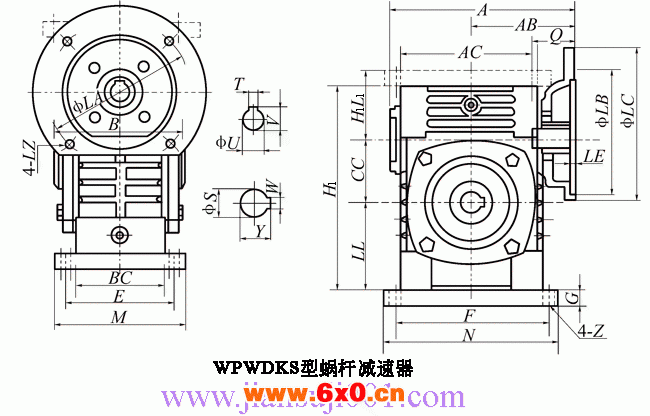

WPWDKS型蜗轮蜗杆减速器主要尺寸

WP、WD型蜗杆减速机

WPWDKS型蜗杆减速器主要尺寸 /mm

规格	输入功率/kW	减速比	A	AB	B	AC	BC	CC	HL	LL	H	M	N	E	F	G	AD	BD	H₁L₁	H₁	B₁C₁	M₁
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	135	75	90	95	61	40	45	60	135	100	130	80	110	10	78	42	35	125	45	95
50	0.18		151	83	110	111	68	50	50	80	165	120	140	95	110	15	85	50	35	150	50	111
60	0.37		167	91	120	127	76	60	60	93	195	130	150	105	120	18	105	55	42	177	55	127
70	0.37		200	109	132	152	86	70	73	108	233	150	190	115	150	18	125	65	55	215	65	152
	0.75		202	111
80	0.75		225	125	150	169	102	80	83	123	268	170	220	135	180	18	140	70	65	250	70	174
	1.5
100	1.5		280	148	174	216	117	100	100	150	330	190	270	155	220	20	180	90	80	310	90	224
120	2.2		333	181	180	256	124	120	120	180	395	230	320	180	260	25	220	100	95	370	100	264
	3.0
135	3.0		375	202	214	296	147	135	135	215	455	250	350	200	290	30	260	110	105	425	110	304
	4.0
155	5.5		448	247	256	345	185	155	135	235	493	280	380	220	320	32	280	120	103	461	140	345
175	5.5		481	262	282	374	192	175	160	260	558	310	410	250	350	37	320	140	123	521	150	374
	7.5
200	11.0		543	285	324	412	230	200	175	290	620	355	445	290	390	45	360	150	130	575	175	424
250	11.0		615	330	400	500	285	250	200	350	750	460	560	380	480	50	420	190	150	700	200	510
	15.0

规格	输入功率/kW	减速比	N₁	E₃	E₁	E₂	Z	电机法兰					输入孔			输出轴
								LA	LB	LC	LE	LZ	Q	U	T×V	S	W×Y
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	187	70	72	97	10	115	95	140	4	M8	31	11	4×12.8	16	5×18.3
50	0.18		226	90	90	110	12	115	95	140	4	M8	31	11	4×12.8	20	6×22.8
60	0.37		257	100	102	129	12	130	110	160	4	M8	33	14	5×16.3	25	8×28.3
70	0.37		305	120	120	155	15	130	110	160	4	M8	40	14	5×16.3	30	8×33.3
	0.75							165	130	200		M10	42	19	6×21.8
80	0.75		350	140	140	180	15	165	130	200	4.5	M10	48	19	6×21.8	35	10×38.3
	1.5												52	24	8×27.3
100	1.5		410	190	165	215	15	165	130	200	4.5	M10	52	24	8×27.3	40	12×43.3
120	2.2		494	220	195	255	18	215	180	250	5	M12	63	28	8×31.3	45	14×48.8
	3.0
135	3.0		559	260	230	285	18	215	180	250	5	M12	63	28	8×31.3	60	18×64.4
	4.0
155	5.5		605	290	250	305	21	265	230	300	5	M12	83	38	10×41.3	70	20×74.9
175	5.5		675	320	273	348	21	265	230	300	5	M12	83	38	10×41.3	80	22×85.4
	7.5
200	11.0		749	370	305	390	24	300	250	350	6	M16	114	42	12×45.3	85	22×90.4
250	11.0		920	440	375	475	28	300	250	350	6	M16	114	42	12×45.3	110	28×116.4
	15.0
