WPWD型蜗轮蜗杆减速机主要尺寸

来源：网络作者：网络转载 2019-10-01 阅读：550

WPWD型蜗轮蜗杆减速器主要尺寸

WP、WD型蜗杆减速机

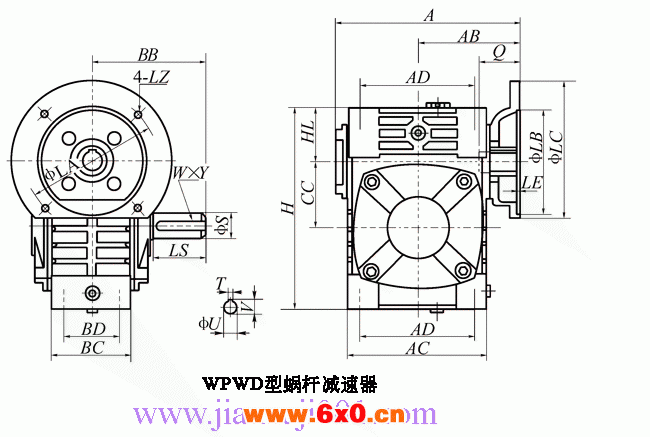

WPWD型蜗杆减速器主要尺寸 /mm

规格	输入功率/kW	减速比	A	AB	BB	AC	BC	AD	BD	HL	B₁C₁	M₁	E₃	E₁	E₂	G₁	CC	H₁L₁	LL	H₁	M
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	135	75	79	95	61	78	42	35	45	95	70	72	97	12	40	45	60	135	100
50	0.18		151	83	97	111	68	85	50	35	50	111	90	90	110	14	50	50	80	165	120
60	0.37		167	91	112	127	76	105	55	42	55	127	100	102	129	15	60	60	93	195	130
70	0.37		200	109	131	152	86	125	65	55	65	152	120	120	155	20	70	73	108	233	150
	0.75		202	111
80	0.75		255	125	142	169	102	140	70	65	70	174	140	140	180	20	80	83	123	268	170
	1.5
100	1.5		280	148	169	216	117	180	90	80	90	224	190	165	215	22	100	100	150	330	190
120	2.2		333	181	190	256	124	220	100	95	100	264	220	195	255	25	120	120	180	395	230
	3.0
135	3.0		375	202	210	296	147	260	110	105	110	304	260	230	285	30	135	135	215	455	250
	4.0
155	5.5		448	247	252	345	185	280	120	103	140	345	290	250	305	35	155	135	235	493	280
175	5.5		481	262	262	374	192	320	140	123	150	374	320	273	348	40	175	160	260	558	310
	7.5
200	11.0		543	285	305	412	230	360	150	130	175	424	370	305	395	40	200	175	290	620	355
250	11.0		615	330	360	500	285	420	190	150	200	510	440	375	475	45	250	200	350	750	460
	15.0

规格	输入功率/kW	减速比	N	E	F	G	Z	电机法兰					输入孔			输出轴
								LA	LB	LC	LE	LZ	Q	U	T×V	LS	S	W×Y
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	130	80	110	10	10	115	95	140	4	M8	31	11	4×12.8	28	14	5×3
50	0.18		140	95	110	15	12	115	95	140	4	M8	31	11	4×12.8	40	17	5×3
60	0.37		150	105	120	18	12	130	110	160	4	M8	33	14	5×16.3	50	22	6×3.5
70	0.37		190	115	150	18	15	130	110	160	4	M8	40	14	5×16.3	60	28	8×4
	0.75							165	130	200		M10	42	19	6×21.8
80	0.75		220	135	180	15	15	165	130	200	4.5	M10	48	19	6×21.8	65	32	10×5
	1.5												52	24	8×27.3
100	1.5		270	155	220	20	15	165	130	200	4.5	M10	52	24	8×27.3	75	38	10×5
120	2.2		320	180	260	25	18	215	180	250	5	M12	63	28	8×31.3	85	45	14×5.5
	3.0
135	3.0		350	200	290	30	18	215	180	250	5	M12	63	28	8×31.3	95	55	16×6
	4.0
155	5.5		380	220	320	32	21	265	230	300	5	M12	83	38	10×41.3	110	60	18×7
175	5.5		410	250	250	37	21	265	230	300	5	M12	83	38	10×41.3	110	65	18×7
	7.5
200	11.0		445	290	390	45	24	300	250	350	6	M16	114	42	12×45.3	125	70	20×7.5
250	11.0		560	380	480	50	28	300	250	350	6	M16	114	42	12×45.3	155	90	25×9
