GCWS100、GCWS125、GCWS160、GCWS200、GCWS250、GCWS315、GCWS355、GCWS400、GCWS450、GCWS500、型低速级蜗杆在蜗轮之侧的齿轮-蜗杆减速机

来源:网络  作者:网络转载   2019-10-01 阅读:385

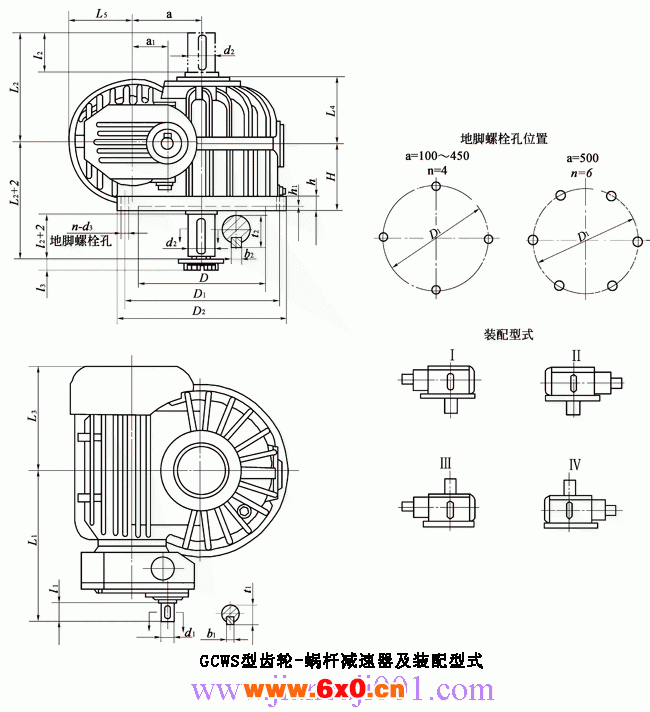

GCWS100-GCWS500型低速级蜗杆在蜗轮之侧的齿轮-蜗杆减速器的装配形式与主要尺寸

GCWS型低速级蜗杆在蜗轮之侧的齿轮-蜗杆减速器的装配形式与主要尺寸(JB/T7008-1993)

型号尺寸
a
a1
D
D1
D2
L3
L4
L5
h
h1
i=35.5~56、100、112
d1
l1
b1
t1
L1
GCWS100
100
63
190
240
270
180
122
115
28
5
22j6
36
6
24.5
255
GCWS125
125
63
230
280
320
202
134
125
32
8
22j6
36
6
24.5
273
GCWS160
160
80
300
360
400
245
157
142
32
8
28j6
42
8
31
329
GCWS200
200
100
370
435
480
295
181
180
38
8
42k6
82
12
45
443
GCWS250
250
125
470
540
600
360
210
210
40
8
48k6
82
14
51.5
538
GCWS315
315
160
605
700
760
430
243
235
50
10
65m6
105
18
69
635
GCWS355
355
160
700
805
880
480
256
235
55
10
65m6
105
18
69
680
GCWS400
400
200
765
875
950
515
278
247
60
10
80m6
130
22
85
785
GCWS450
450
200
875
990
1070
565
300
275
65
10
80m6
130
22
85
838
GCWS500
500
250
1000
1100
1180
655
344
300
75
10
100m6
165
28
106
995
















型号尺寸
i=63~90、125~180
i=200~315
d2
l2
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
GCWS100
19j6
28
6
21.5
247
14j6
25
5
16
244
48k6
82
14
51.5
212
GCWS125
19j6
28
6
21.5
265
14j6
25
5
16
262
55m6
82
16
59
222
GCWS160
24j6
36
8
27
323
19j6
28
6
21.5
315
65m6
105
18
69
270
GCWS200
28j6
42
8
31
403
22j6
36
6
24.5
397
80m6
130
22
85
325
GCWS250
38k6
58
10
41
514
28j6
42
8
31
498
100m6
165
28
106
385
GCWS315
48k6
82
14
51.5
612
38k6
58
10
41
588
120m6
165
32
127
420
GCWS355
48k6
82
14
51.5
657
38k6
58
10
41
633
130m6
200
32
137
470
GCWS400
60m6
105
18
64
760
48k6
82
14
51.5
737
150m6
200
36
158
490
GCWS450
60m6
105
18
64
813
48k6
82
14
51.5
790
170m6
240
40
179
560
GCWS500
80m6
130
22
85
960
60m6
105
18
64
935
190m6
280
45
200
640

















型号尺寸
l3
H
d3
质量m/kg
GCWS100
11
132
14.5
79
GCWS125
14
132
14.5
104
GCWS160
15
160
18.5
162
GCWS200
17
190
18.5
293
GCWS250
17
212
24
440
GCWS315
17
250
28
800
GCWS355
17
265
35
980
GCWS400
24
265
35
1300
GCWS450
24
315
42
1750
GCWS500
24
375
35
2390
