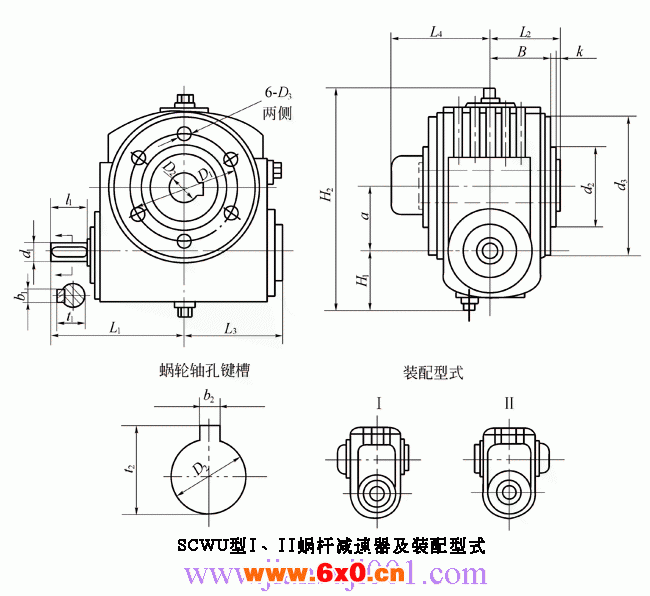

SCWU型减速器I、II装配型式主要尺寸JB/T6387-1992
SCWU型减速器I、II装配型式主要尺寸 /mm
型号尺寸 | a | d3 | i＜16 | i≥16 | D2(H7) | ||||||||
d1(j6) | l1 | b1 | t1 | L1 | d1(j6) | l1 | b1 | t1 | L1 | ||||
SCWU63 | 63 | 150 | 19 | 28 | 6 | 21.5 | 128 | 19 | 28 | 6 | 21.5 | 128 | 30 |
SCWU80 | 80 | 175 | 24 | 36 | 8 | 27 | 151 | 24 | 36 | 8 | 27 | 151 | 40 |
SCWU100 | 100 | 218 | 28 | 42 | 8 | 31 | 182 | 24 | 36 | 8 | 27 | 176 | 50 |
型号尺寸 | b2 | t2 | L2 | L3 | L4 | H1 | H2 | D1 | D3 | B | d2(h8) | k | m/kg（不包括油） |
SCWU63 | 8 | 33.3 | 70 | 97 | 95 | 60 | 220 | 102 | M8×16 | 63 | 80 | 3 | 17 |
SCWU80 | 12 | 43.3 | 75 | 110 | 106 | 66 | 267 | 125 | M8×16 | 69 | 100 | 3 | 24 |
SCWU100 | 14 | 53.8 | 86 | 130 | 140 | 85 | 325 | 150 | M10×20 | 80 | 120 | 3 | 41 |
