HN-300侧铣刀倒角机使用说明

立式倒角机使用说明书

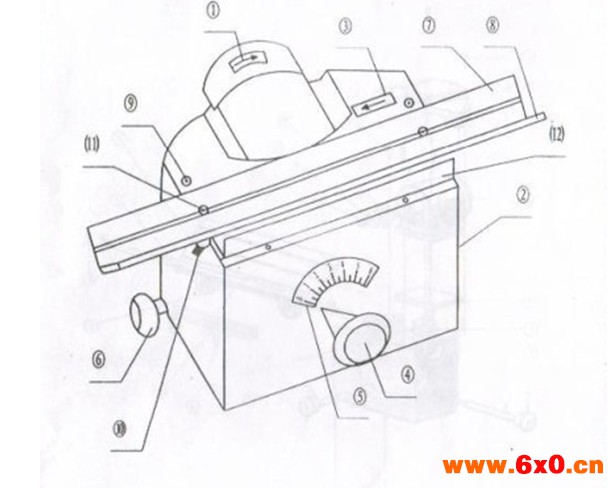

一、使用前：

  1. 使用前：设置正确的方向。

 A、电机旋转（部件1）

 B、切削方向（部件3）

• 切削能力调节：

  1.松开左把手（部件6）

  2.调节切削能力把手（部件7）以及方位刻度盘（部件8）

  3.收紧左边把手

只有在上述调节完毕后方可依据显示的加工件进入方向（部件3）开始操作。

• 切削角度的调节：

  切削角度批示器（部件10）位于左边把手的上方，切削角度可按以下方式调节：

 A、旋松螺丝（部件9），保持轨距。

 B、调节指示器（部件10）然后收紧轨道以及盖子。

• 轨距调节

  轨距（部件4）通常为两轨道间距4.5mm左右，切削能力可达到6x45°mm

  如加工体积较小的话，将间距调至zui低水平。

 轨道调节方法：

 1、旋松导轨（部件11）的四颗螺丝。

 2、适当调节导轨的两端并且旋紧螺丝。

• 刀片更换：

 1、旋松M8螺丝（部件9）

 2、取下盖子以及整套导轨。

 3、更换刀片，装上导轨，再盖子原位盖好。

• 刀片规格

 四面铣刀 12.7x12.7x3.18，切削能力取决于

• 防溅板（部件12）需根据切削角度做相应的调整
• 功率

   本机接线于电压------频率-------功率-------电源运行

安全警告

1. 进行维修之前，先拔掉电源插头，切断电源拔掉电源后，取出工作导件。
2. 工作时佩戴防震之护目镜，避免铁销及碎片伤及眼睛。
3. 工作时利用把手以双手握紧机器。
4. 本倒角机不可用于木材及不可用于潮湿或狭小之导线。
5. 拆箱时避免任何造成损害的方法！检查所有零件是否完好，若发现不可使用或任何异常，请速经销商。
6. 包装内容：机器，4、5、8内六角扳手各一支。
7. 机器连接至电源之前，应有过载保护装置及电源保护以防短路。
8. 停止操作时，将开关切至OFF位置。
9. 更换刀片时，应确定关闭电源，取出导件（指示⑦及⑧），彻底清洁之后再固定零件，方可使用。
